Цифровой мониторинг: от контроля строительства до решения нестандартных задач

На строительной площадке важно оперативно отслеживать любые отклонения от проекта. Смещение конструкции даже на несколько миллиметров может обернуться для компании серьезными переделками и многомиллионными убытками. Увидеть точную картину происходящего на площадке и оперативно выявить малейшие расхождения между планом и фактом позволяет комплексное решение для цифрового мониторинга.

Цифровой мониторинг — это наблюдение за объектом на основе точных цифровых данных, полученных с помощью специализированных технологий: аэрофотосъемки (АФС), наземного лазерного сканирования (НЛС), GPS/Глонасс-трекинг и т.п. Это могут быть фотографии, съёмки с дронов, облака точек — любые материалы, которые наглядно показывают, что происходит на площадке или объекте.

Такие данные собираются регулярно, за разные даты, и позволяют не только фиксировать текущее состояние, но и отслеживать динамику: прогресс строительства, соблюдение сроков, отставания или отклонения от проекта. Поэтому сами материалы, как правило, весят много, и крайне важно, чтобы с ними было удобно работать: просматривать, сравнивать, анализировать и использовать в работе всеми сторонами проекта.

Сами по себе данные — это только половина решения. Облака точек, ортофотопланы, 360°-панорамы, видео и треки техники — всё это «тяжёлые» данные, требующие мощной инфраструктуры для хранения, обработки и совместного использования.

Сделать съемку — не проблема. Проблема — что дальше с этим делать? Как отдать материалы проектировщику, показать заказчику, сравнить с 3D-моделью, зафиксировать замечание, не потерять нужную версию съемки и вовремя выгрузить исполнительную документацию?

Без единого цифрового пространства всё это превращается в папки, флешки, скриншоты и многочисленные файлы. Именно поэтому платформа Sarex становится неотъемлемой частью цифрового мониторинга: она обеспечивает надежное хранение, быструю визуализацию, удобную навигацию и совместную работу со всеми пространственными данными — в одном удобном цифровом пространстве.

Сегодня цифровой мониторинг активно используется в промышленности — в нефтегазовой, металлургической, химической и горнодобывающей отраслях, на линейных или протяженных объектах, а также начинает набирать свою популярность в гражданском строительстве. Что интересно, возможности этой технологии приносят ощутимые результаты не только на этапе строительства объекта, но и уже при его эксплуатации, позволяя контролировать ресурсы, соблюдать безопасность, мониторить ремонтные работы и т.д.

‍

Цифровой мониторинг на разных этапах жизненного цикла объекта

Цифровой мониторинг Sarex — комплексное и в своем роде уникальное решение на российском рынке, так как оно сочетает в себе систему регулярного сбора геопространственных данных с помощью АФС, НЛС, трекинга и последующую работу с этими данными всеми участниками проекта уже в ИТ-платформе. Все материалы — облака точек, фотографии, видео и ортофотопланы — привязаны ко времени и загружаются в цифровую среду, где доступны для анализа, сравнения и хранения.

При необходимости работа в платформе Sarex может быть дополнена услугами сбора и обработки факта, а также независимой аналитикой, что позволяет заказчику получить решение «под ключ» — от визуализации первичных данных до готовой отчетности по проекту.‍

Благодаря такому решению, заказчик имеет реальную объективную картину происходящего на площадке без искажений информации, а генподрядчик получает эффективный инструмент для контроля сроков и качества работ. Эксплуатирующая организация использует информацию для планирования и проведения ремонтов, своевременного обслуживания объектов. Важно, что все стороны проекта находятся в одном информационном поле на всех его этапах.

На стадии подготовки Sarex позволяет оценить рельеф местности, определить границы участка и выявить возможные ограничения. В процессе строительства с его помощью контролируется ход работ, функционирование ресурсов и техники, соблюдение сроков. На этапе эксплуатации решение помогает отслеживать степень износа конструкций, выявлять потенциальные проблемы и риски, предотвращать аварийные ситуации, соблюдать безопасность. Ниже обо всех этапах подробнее.

‍

Этап подготовительных работ

Перед тем как приступить к строительству важно заложить цифровую основу проекта — определить иерархическую структуру данных, которая станет каркасом для всей дальнейшей работы.

Платформа Sarex помогает сформировать единую систему геопространственных данных, где в цифровом виде хранятся и структурируются инженерные материалы: результаты изысканий, ГИС-данные, отчеты обследований, медиафайлы, космические снимки и другие источники информации.

На этой основе формируется удобная для анализа и командной работы среда с ключевыми возможностями:

• визуализация — доступ к трехмерным моделям, облакам точек, фотографиям, видео, электронным документам и характеристикам объектов в одном интерфейсе;

• навигация и анализ — поиск, измерения, построение сечений и разрезов, перемещение по 2D и 3D-пространству в режиме реального времени;

• ролевой доступ — возможность разграничения права пользователей в зависимости от их задач и уровней ответственности.

На этапе предпроектной проработки формируется 3D-генплан — текущая ситуация совмещается с ранними предпроектными моделями, на основании чего принимаются принципиальные технические решения по компоновке объекта.

‍Организация стройплощадки

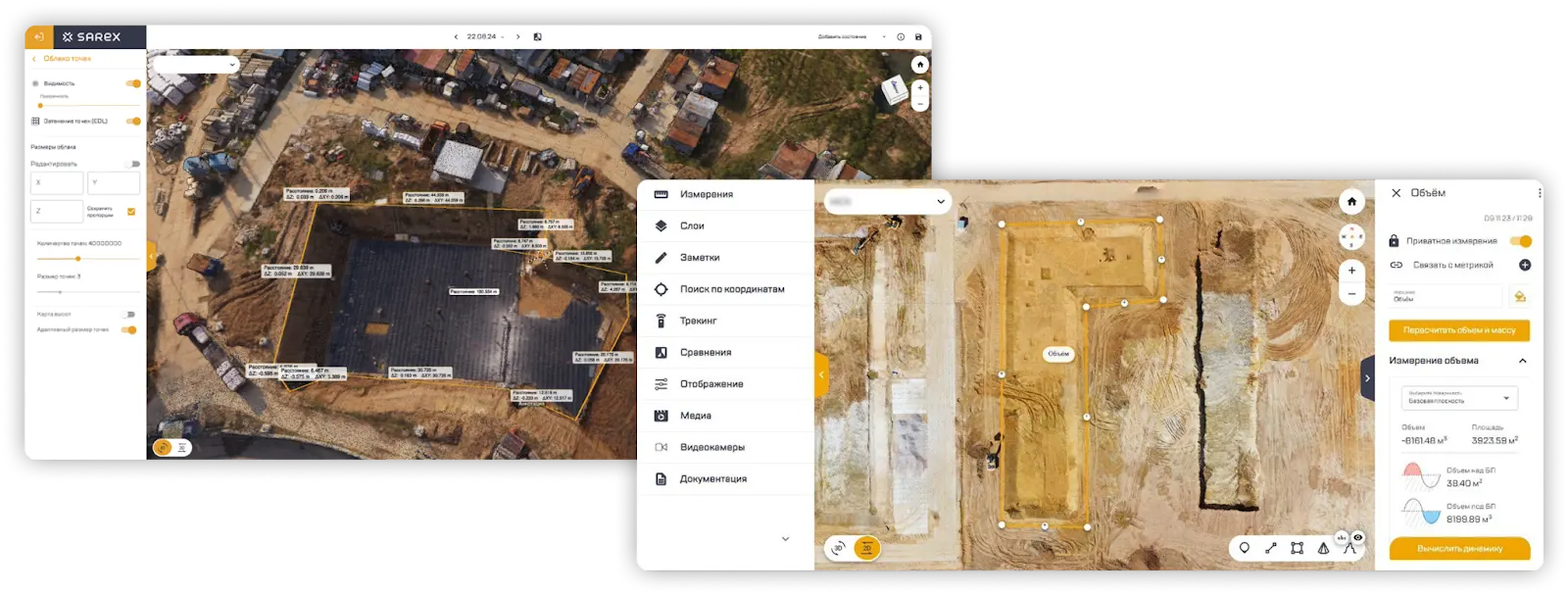

Сформировав структуру данных, компания переходит к этапу планирования строительной площадки. Необходимо определить зоны складирования, проезды, подъездные пути, точки подключения и другие элементы. Для этого используется аэрофотосъёмка: полученные материалы загружаются на платформу Sarex и визуализируются в удобной для анализа форме. Это помогает уточнить планировку, вовремя вносить изменения в проект и избегать ошибок, характерных для ручной съемки с земли.

Если воздушная съемка ограничена, на помощь приходит наземное или мобильное лазерное сканирование. В момент загрузки съемок на платформу Sarex из полученных в результате такой съемки облаков точек могут быть автоматически сгенерированы ортофотопланы и карта высот.

Таким образом, уже на старте проекта платформа Sarex дает возможность просматривать ортофотопланы, облака точек, уточнять границы участка и точек доступа, а также оценивать объемы подготовительных работ, в том числе с возможностью сравнения фактических данных с проектными отметками.

‍

Этап проектирования

На этапе проектирования ключевая задача — обеспечить точное соответствие проектных решений условиям площадки и потребностям будущей эксплуатации. Sarex помогает решить эту задачу благодаря инструментам для хранения, визуализации и анализа пространственных данных.

Централизованное хранение облаков точек

Платформа позволяет формировать единый архив облаков точек, полученных в результате наземного, мобильного или беспилотного лазерного сканирования. Все данные доступны в одном цифровом пространстве, а число загруженных съёмок может исчисляться десятками и постоянно расти. Благодаря этому проектировщики получают быстрый доступ к актуальной информации и могут опираться на нее при принятии решений.

В системе реализован просмотр облаков точек с возможностью измерений, что особенно важно при оценке рельефа, уточнении границ участка и планировании размещения объектов.

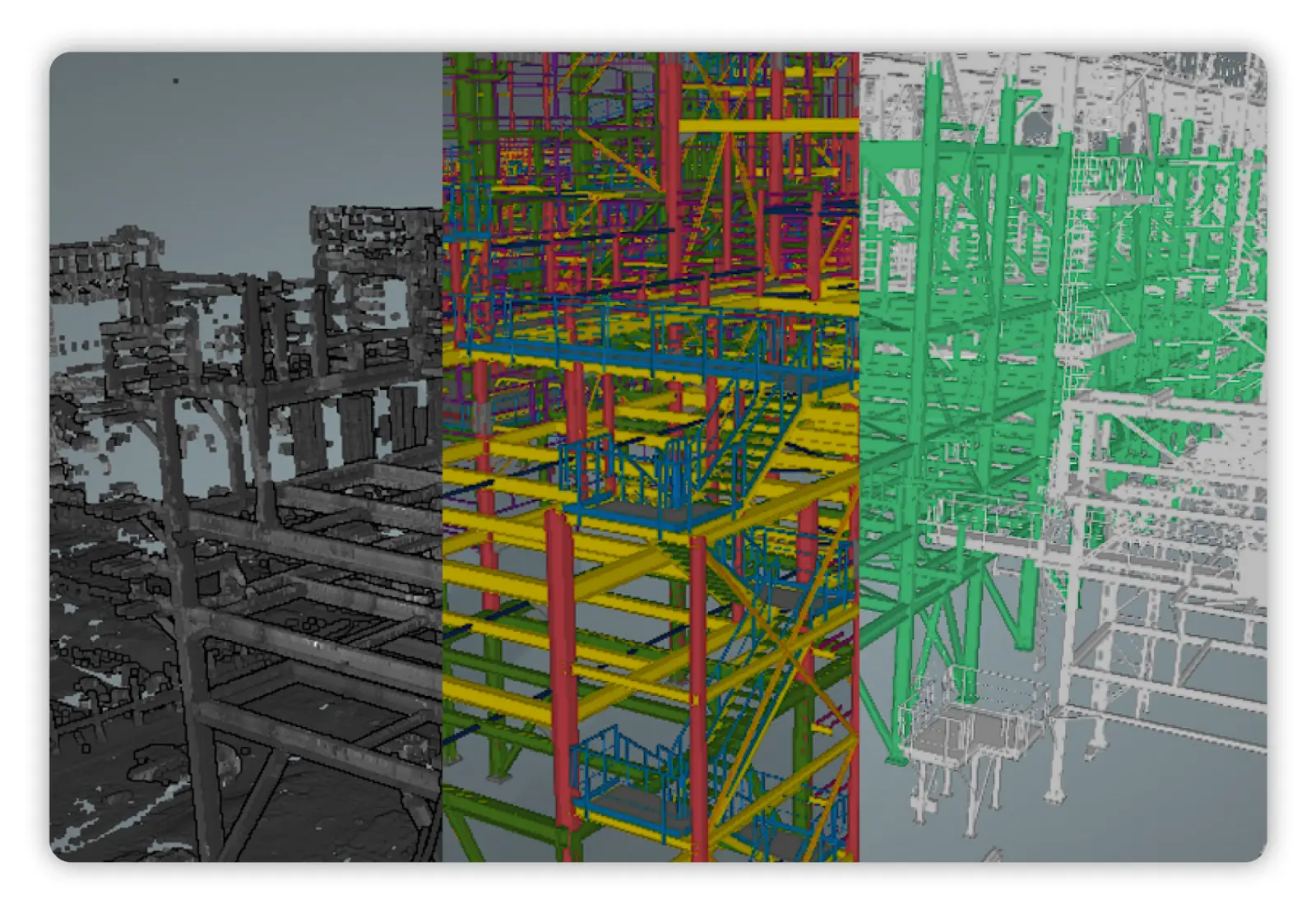

Совмещение проектных моделей и облаков точек

Платформа поддерживает совмещение проектных 3D-моделей с фактическими данными лазерного сканирования, что дает возможность уже на стадии проектирования:

• проверять реализуемость технических решений;
• согласовывать проект с представителями заказчика и эксплуатации;
• фиксировать замечания и обмениваться комментариями онлайн.

Таким образом, минимизируется риск появления ошибок и доработок уже на этапе строительства, что могло бы потребовать дополнительных затрат денег и времени.

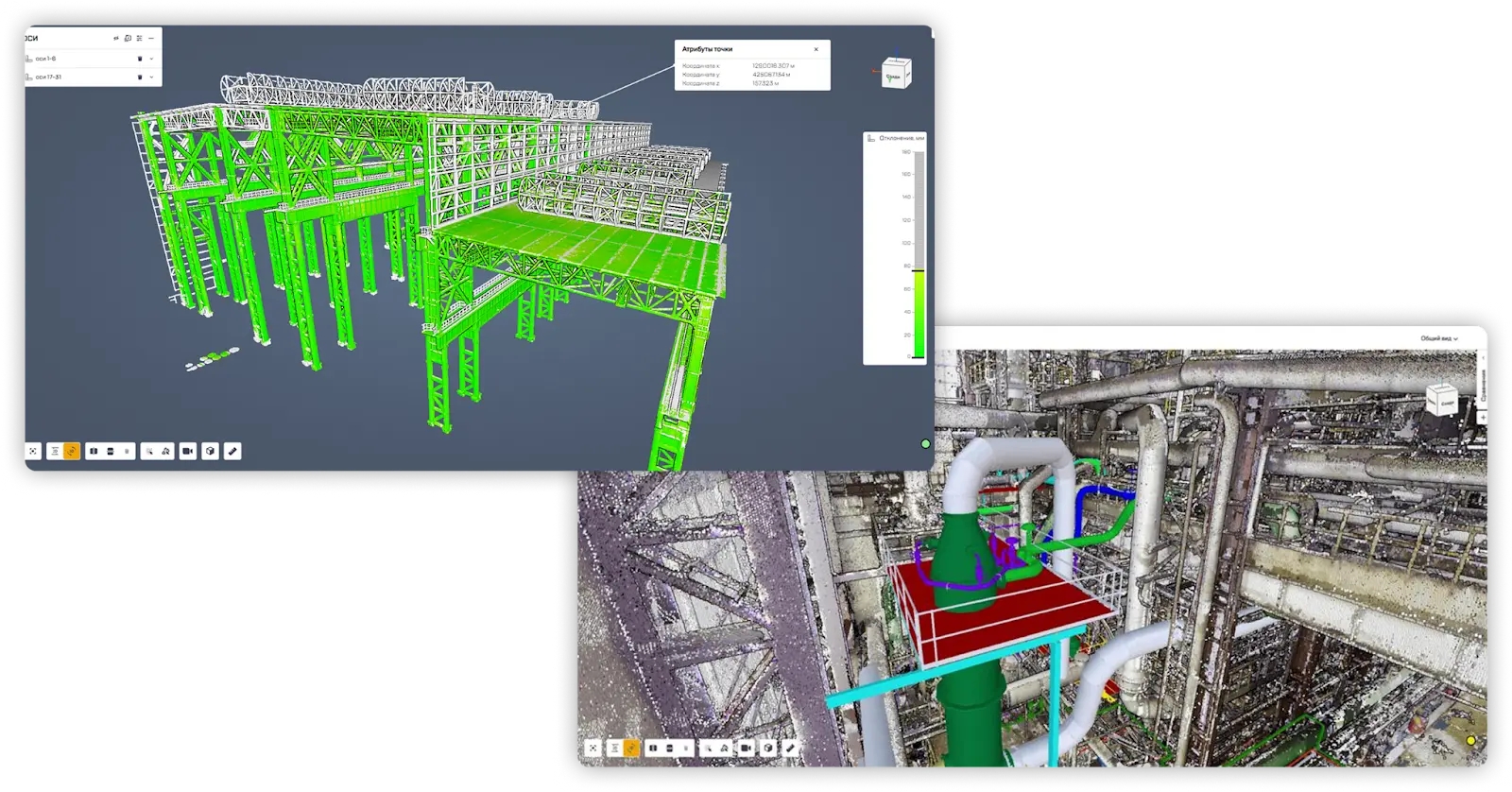

Контроль отклонений и автоматический поиск коллизий

Платформа Sarex оснащена функционалом для автоматического поиска коллизий между проектными данными и облаками точек. Отклонения визуализируются в виде тепловой карты, которая позволяет точно определять проблемные зоны. Для каждой выявленной коллизии добавляется замечание, назначается ответственный, устанавливается срок его устранения и ведется соответствующая переписка. Это делает процесс контроля отклонений управляемым и прозрачным.

‍

Этап строительства

Цифровой мониторинг становится важным инструментом для всех участников строительного процесса — от подрядчиков до служб контроля, так как помогает оперативно следить за ходом строительных и монтажных работ, своевременно обнаруживать отклонения от проекта и оперативно принимать грамотные управленческие решения.

Дистанционный контроль ‍

На этапе строительства особенно важно оперативно выявлять отклонения, отслеживать фактический прогресс и фиксировать качество выполнения работ. Sarex решает эти задачи с помощью инструментов цифрового мониторинга, основанных на регулярной съемке и точной аналитике.

При использовании цифрового мониторинга фактические данные собираются с помощью наземных лазерных сканеров или съемки с воздуха, также применяется трекинг строительной техники и видеонаблюдение. Съемки проводятся по графику: каждую неделю, раз в две недели или по мере необходимости — все зависит от индивидуальных потребностей заказчика.

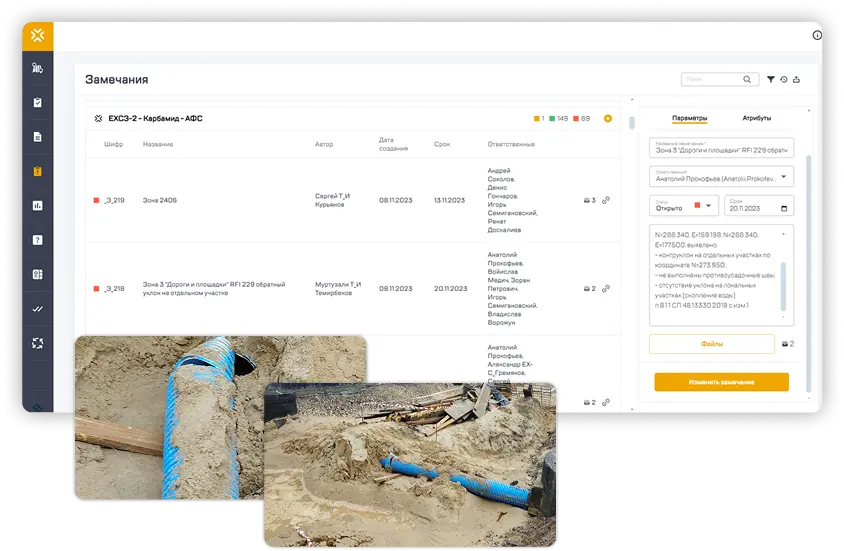

Результаты съемок обрабатываются и загружаются в платформу, где и происходит весь контроль выполнения строительно-монтажных работ и их проверка на соответствие проектным решениям.

Платформа выполняет автоматический анализ прогресса СМР: данные лазерного сканирования сопоставляются с BIM-моделью, чтобы определить выполненные объемы, зафиксировать отклонения и отследить динамику строительства.‍

Система позволяет сравнивать факт выполненных работ с проектными данными. Например, при проверке длины трубопроводов, площадей залитых плит или объёма земляных работ — облако точек позволяет быстро замерить реальные габариты элементов и выявить расхождения. Это важно на этапах приёмки и подготовки исполнительной документации. Визуализация отклонений помогает не только фиксировать ошибки, но и своевременно корректировать дальнейшие действия: перераспределять ресурсы, вносить изменения в график, заказывать доработку.

Собранные данные дают объективную картину заказчику — он в любой момент видит его текущее состояние, что особенно важно при разногласиях сторон. Регулярная фиксация этапов защищает от завышенных смет и экономии на материалах, а также помогает в техническом контроле уже на стадии эксплуатации.‍

Цифровой мониторинг не исключает физического присутствия специалистов на объекте, но позволяет сократить число таких выездов и повысить их результативность.

Съемка с дронов дает возможность удаленно фиксировать состояние объекта с воздуха — это особенно полезно при наблюдении за большими площадями. НЛС, в свою очередь, позволяет осуществлять контроль внутри объектов и фиксировать их состояние с точностью до миллиметров.

Важно и то, что информация не теряется по дороге в офис или между переездами в целом — она остается в платформе, где к ней в любой момент могут вернуться и другие участники проекта.

Доказательная база

Решение Sarex особенно полезно в ситуациях, когда необходимо подтвердить или опровергнуть корректность выполненных работ. Например, при бетонных работах в зимний период важно соблюдать технологию ухода за этим материалом. Съемки, сделанные в момент выполнения работ, позволяют проверить, проводился ли уход за бетоном должным образом. Это помогает избежать необоснованных претензий и быстрее разрешать спорные вопросы.

Каждая съемка привязывается ко времени. Участники могут отслеживать прогресс в динамике, сравнивать состояния на разных этапах и формировать хронологию строительных работ. Такой подход позволяет точно зафиксировать, когда и что было выполнено, и использовать эти данные в спорах или при сдаче объекта.

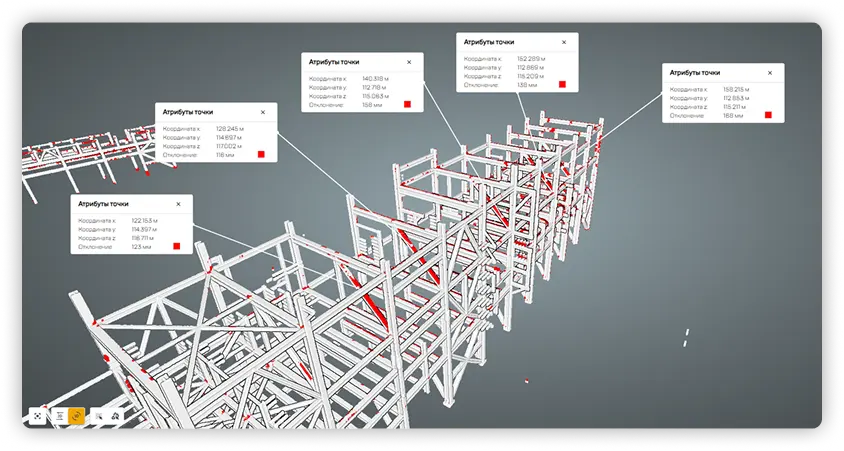

С помощью лазерного сканирования можно точно выявлять коллизии по ключевым конструкциям. После сбора данных о состоянии объекта информация сравнивается с 3D-моделью. Для оперативного контроля создается единый реестр всех замечаний с историей их устранения и статистикой по отклонениям.

Решение нестандартных задач

Цифровой мониторинг Sarex дает компаниям гибкий инструмент, с помощью которого в ходе строительного проекта можно быстро решать и нестандартные задачи самого разного масштаба — от регулярной инвентаризации складов до анализа загруженности парковок.

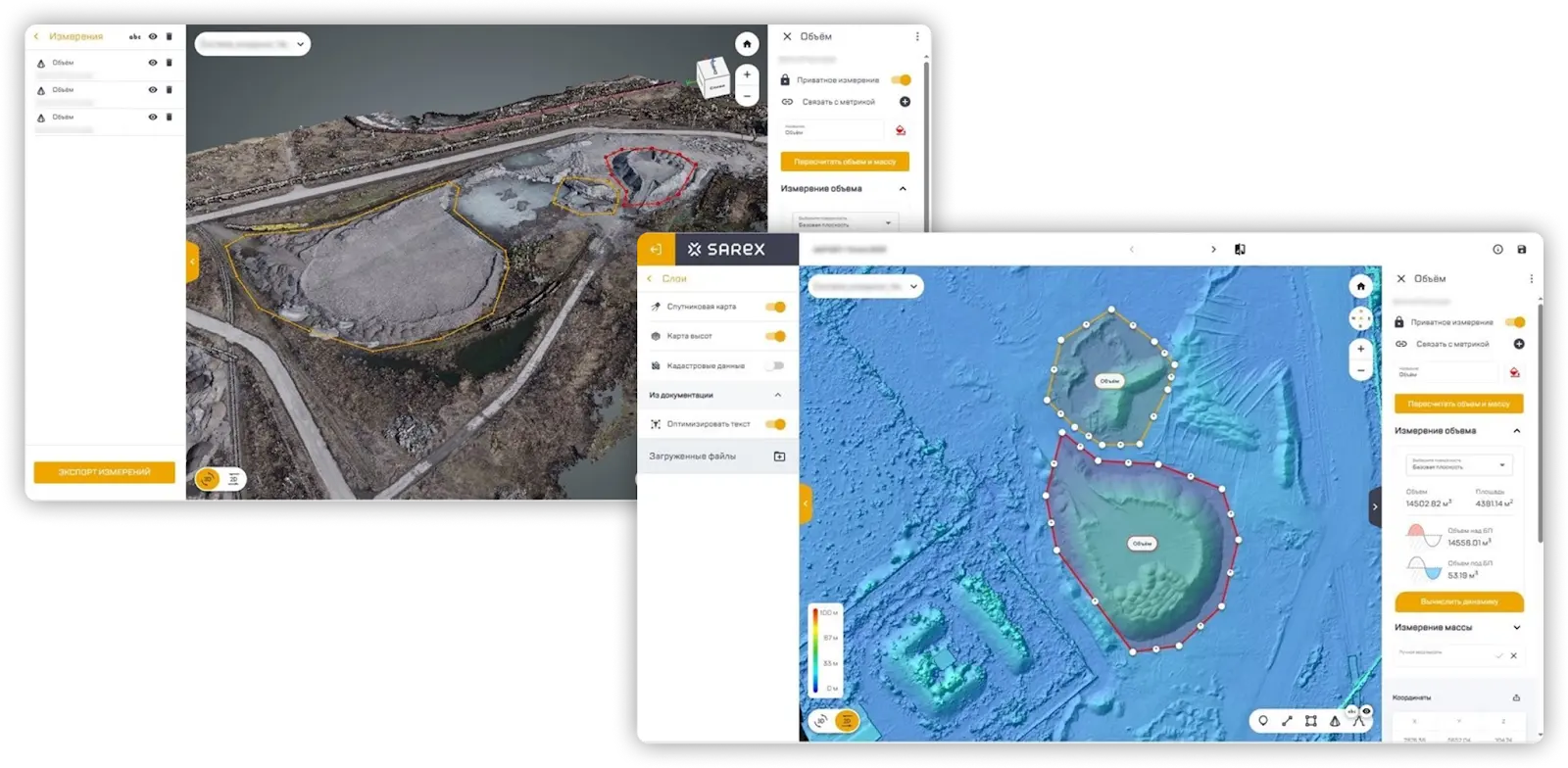

Для определения объемов материалов на конкретную дату — будь то открытые или закрытые склады, можно использовать съемку с дронов, которая длится около часа и дает точную зафиксированную во времени картину. А платформа Sarex, куда далее загружаются эти данные, предоставляет всем ответственным лицам онлайн-доступ к визуализации объемов материалов в дашбордах. Это упрощает планирование, позволяет проводить инвентаризацию чаще и снижает нагрузку на сотрудников.

Кроме учета материалов, цифровой мониторинг помогает выполнять такие нестандартные задачи, как анализ загруженности автомобильных парковок на производственных площадках. В пиковые часы на территории может скапливаться большое количество транспорта, а с помощью съемки можно быстро зафиксировать эту ситуацию, визуализировать распределение машин и принять решение об оптимизации пространства.

Визуализация и аналитика

Решение Sarex имеет собственный встроенный 3D-движок, который позволяет работать с большими объемами пространственных данных — облаками точек, ортофотопланами, фотопанорамами — напрямую в браузере, без установки дополнительного программного обеспечения. Это особенно важно, так как такие данные сами по себе очень «тяжёлые» и требуют больших мощностей для их визуализации и обработки. Sarex легко справляется с этой задачей — пользователь просто открывает платформу в браузере и благодаря встроенному вьюверу может визуализировать данные, проводить измерения, анализ и сравнения без необходимости в специальном ПО и мощном оборудовании.

Так, цифровой мониторинг становится доступным не только для инженеров и геодезистов, но и для всей проектной команды: от заказчика до службы эксплуатации.

Платформа Sarex поддерживает широкий спектр форматов данных — от 2D-чертежей и BIM-моделей до 4D-визуализации при использовании календарно-сетевых графиков. Пользователи могут переключаться между слоями, отслеживать изменения во времени, фиксировать замечания, прикреплять фотографии.

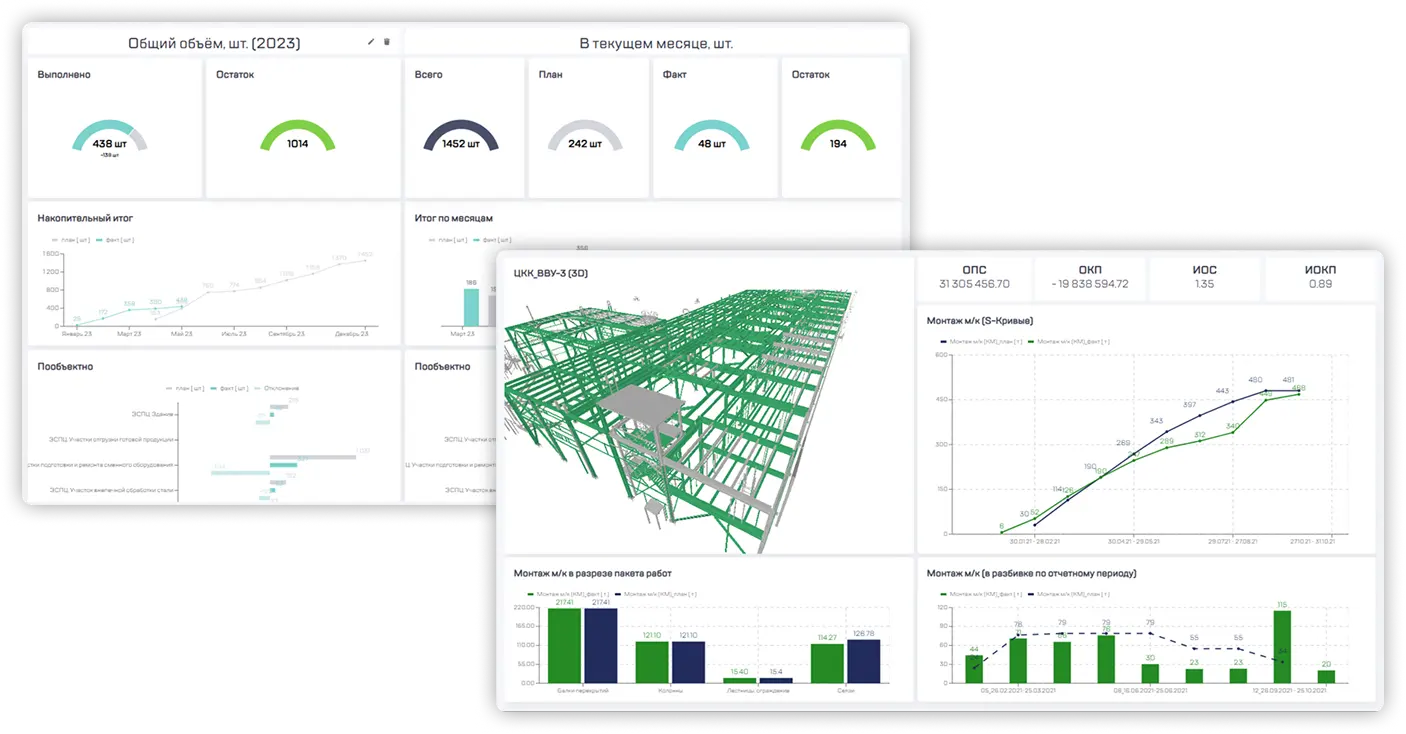

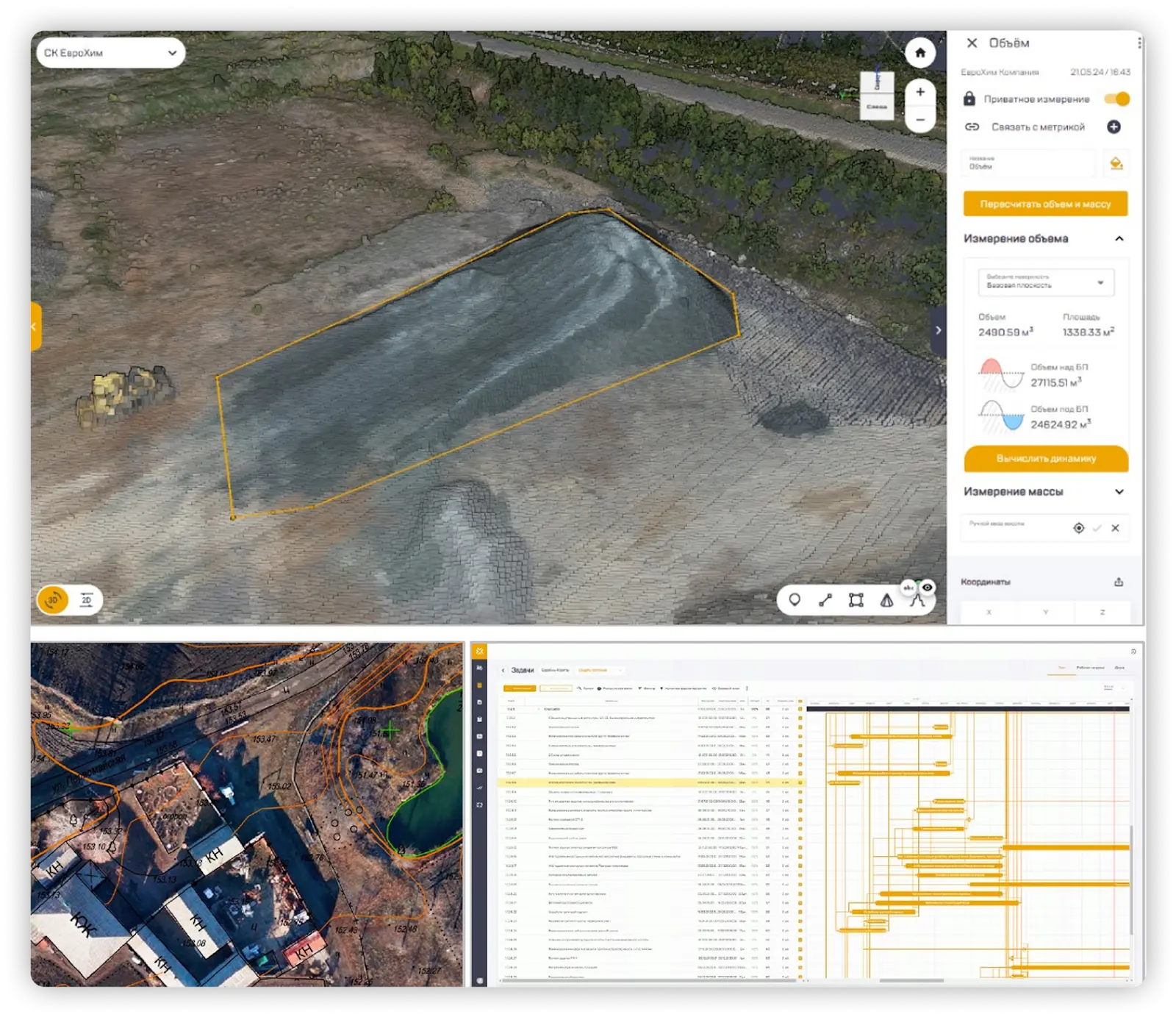

Для принятия управленческих решений используются дашборды — они визуализируют ключевые показатели, помогают отслеживать отклонения от графика и понимать, как продвигается проект. Отчеты автоматически агрегируются и оформляются в формате, удобном для обсуждения с подрядчиками и заказчиками. Например, можно быстро получить сводку за неделю или за выбранный период, увидеть динамику работ и проверить соответствие плану. Все данные о фактически выполненных объемах хранятся централизованно, и каждая цифра может быть подтверждена результатами съемки.

Система позволяет строить актуальные S-кривые на графиках, отслеживать прогресс по ключевым этапам проекта и визуализировать отклонения — как на цифровой модели, так и в облаке точек. Такой подход дает полную картину происходящего на площадке, делает процессы прозрачными и позволяет оперативно реагировать на риски еще до того, как они перешли в зону проблем.

Sarex объединяет геопространственные данные, проектные данные и аналитику в одном пространстве. В цифровой платформе пользователи работают с облаками точек, проектными поверхностями, BIM-моделями, ортофотопланами, а также имеют возможность проводить автоматические сравнения «плана» и «факта».

‍

Этап эксплуатации

Безопасность и управление ресурсами

На действующих объектах, особенно промышленного масштаба, важно грамотно организовать допуск к работам и обеспечить безопасность сотрудников. Чем больше площадка и плотнее график, тем сложнее контролировать, кто и где находится. Цифровой мониторинг упрощает этот процесс: вместо бумажных журналов используется электронная система, которая позволяет отмечать зоны проведения работ, привязывать их ко времени и сразу формировать наряд-допуск.

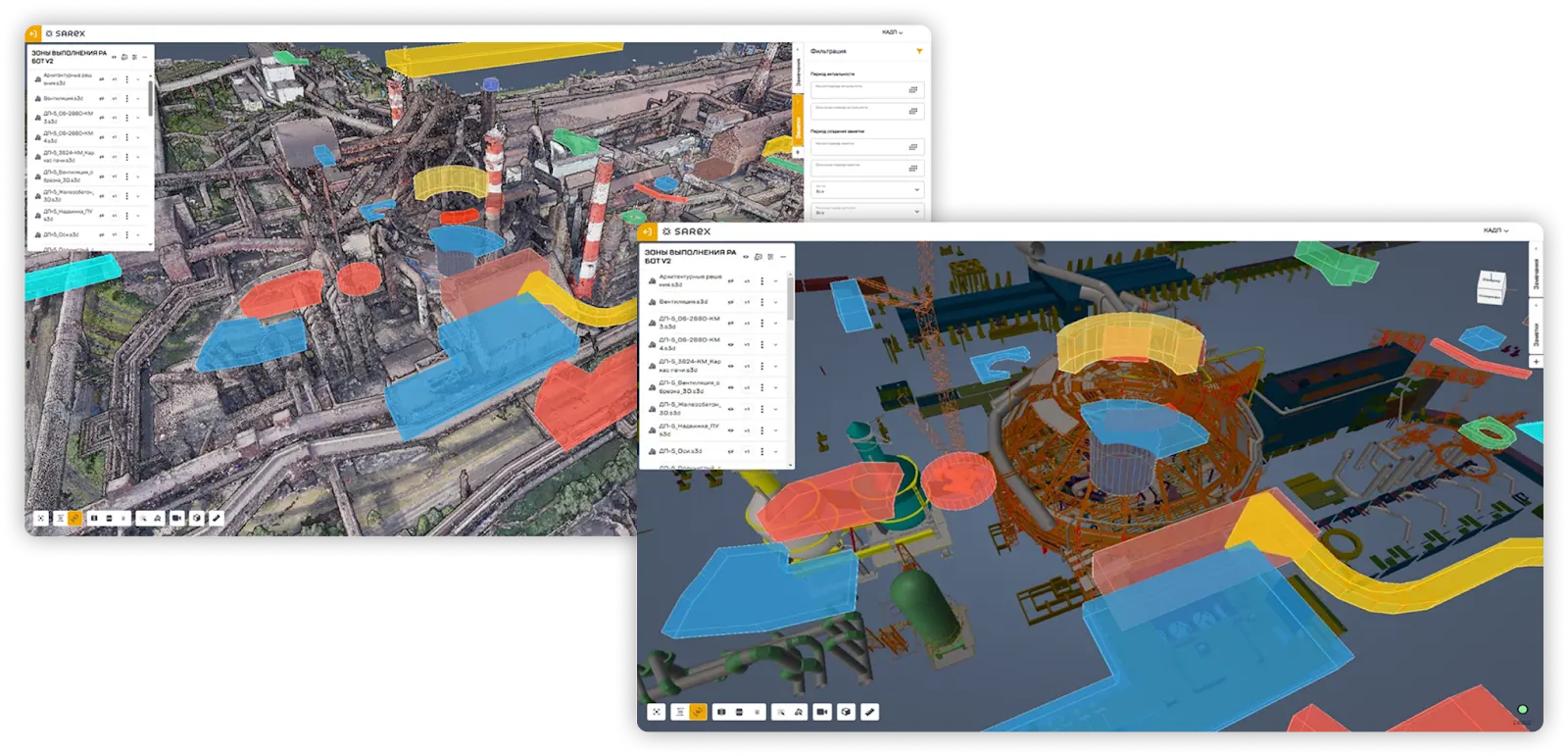

Визуализация на схеме или в модели объекта делает управление доступами наглядным и удобным. Параллельно мониторинг помогает планировать ресурсы — отслеживать загруженность техники, движение транспорта, пересечения маршрутов и занятые участки.‍

Осмотр зданий и сооружений

На больших промышленных площадках протяженностью в несколько гектар, организация регулярных осмотров становится нетривиальной задачей. Обычно речь идет о сезонных проверках, внеплановых и аварийных осмотрах. При этом каждое здание закреплено за конкретным ответственным, что усложняет координацию: один и тот же участок может быть обследован несколько раз разными специалистами, а ресурсы тратятся неэффективно.

В рамках цифрового мониторинга применяется централизованная съёмка всей территории с воздуха. Полученные изображения загружаются в платформу Sarex и автоматически распределяются по геозонам.

Доступ к материалам организовывается через иерархическую структуру предприятия или по геопозиции: специалист может найти нужный объект на карте, открыть связанные с ним фотографии, оставить комментарии или отметить выявленные дефекты. Такой подход позволяет вести учёт истории осмотров, формировать отчёты и повышать прозрачность контроля состояния объектов.

Сценарий особенно актуален при необходимости в быстрой реакции — например, после неблагоприятных погодных явлений, когда важно в сжатые сроки получить объективную информацию о состоянии всех ключевых сооружений на площадке.

Контроль состояния дорог‍

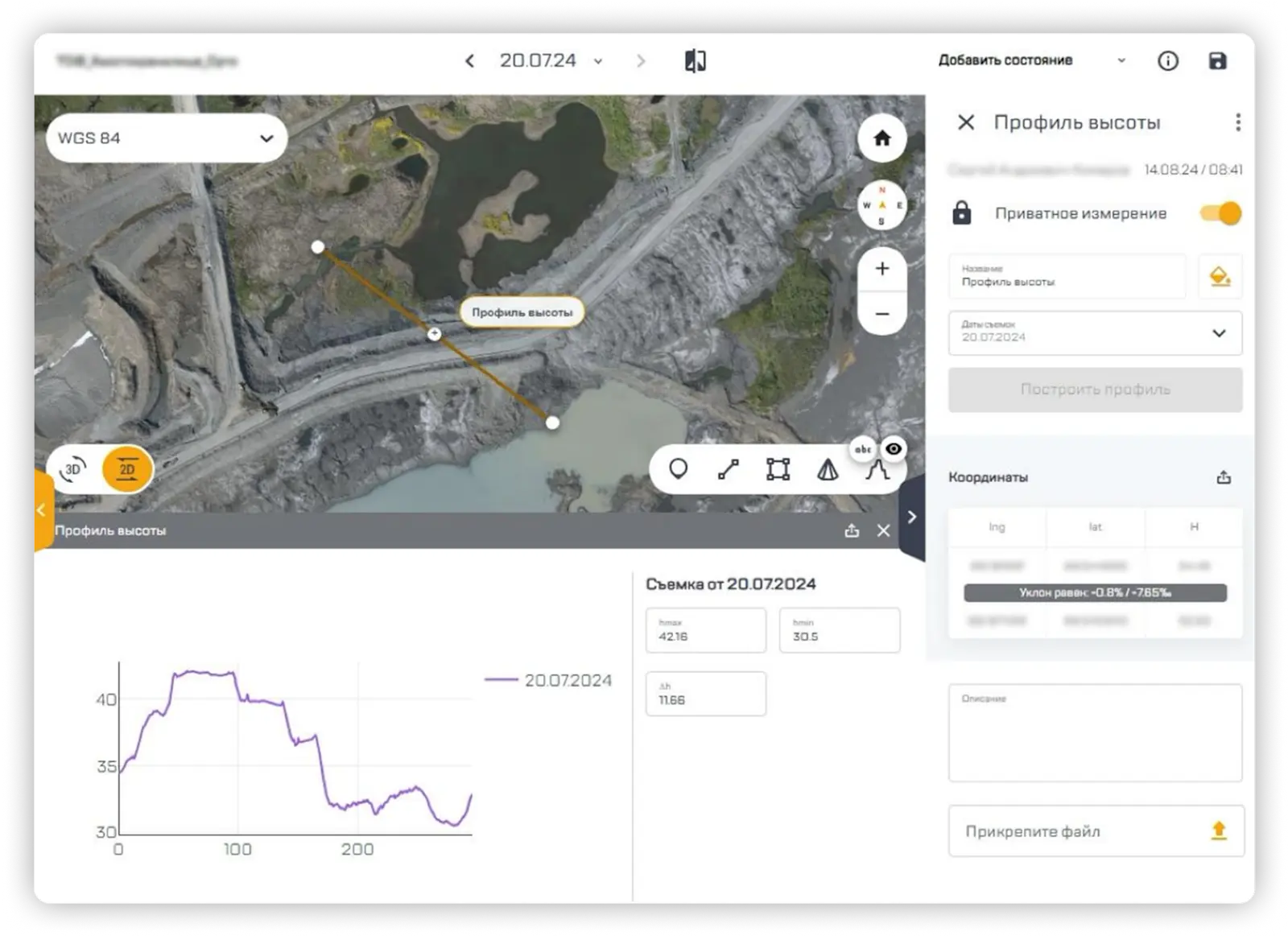

Ещё один интересный сценарий цифрового мониторинга связан с анализом состояния карьерных дорог. В условиях интенсивной эксплуатации и сложного рельефа именно геометрические параметры дорог — уклоны, ширина, радиусы поворотов, высота защитных бортов — напрямую влияют на безопасность движения тяжелой техники. Данные  параметры можно анализировать с помощью платформы Sarex: на основе облаков точек и цифровых моделей рельефа определяется соответствие участков установленным требованиям.

Подготовка к ремонтам и реконструкции

Цифровой мониторинг Sarex может использоваться не только при новом строительстве, но и на этапе ремонта и реконструкции — решение позволяет заранее получить точные данные о текущем состоянии объекта. Эти данные собираются также с помощью съемок и загружаются в платформу, где каждый участник проекта может использовать их для работы: анализировать доступность участков, планировать логистику, уточнять объемы материалов.

Во время ремонтных или реконструкционных работ мониторинг также помогает отслеживать прогресс, фиксировать изменения и выявлять отклонения от плана.

«Цифровой мониторинг Sarex решает две ключевые задачи строительных проектов: обеспечивает наглядную визуализацию тяжелых данных в браузере — таких как облака точек и ортофотопланы, и упрощает контроль качества реализации проекта за счет сопоставления фактического состояния объекта с проектной документацией. Это снижает порог входа в работу со сложными данными и делает их доступными для всех участников проекта» — Никита Чарбовский, старший менеджер Sarex

Узнать больше о том, как работает и где применяется Цифровой мониторинг Sarex можно 24 апреля в 11 часов по Москве на открытом вебинаре. Регистрация доступна на официальном сайте мероприятия
