Документация по строительству

Строительная документация — основа успешного проекта, обеспечивающая четкое планирование строительства, контроль производства работ и соответствие нормативным требованиям. От качества и точности документации зависит весь процесс строительства — от проектирования до ввода объекта в эксплуатацию. Однако традиционный подход к подготовке и ведению документации имеет ряд недостатков: большая трудоемкость, риск ошибок, трудности координации между различными участниками проекта. Благодаря цифровым технологиям появляются новые способы ведения строительной документации, где ключевыми инструментами становятся автоматизация, интеграция данных и использование облачных решений.

Что такое строительная документация

Строительная документация — это детальный набор документов, которые описывают каждый аспект будущего капитального строительства. Различные виды документации по строительству объектов включают чертежи, расчеты, сметы, планы по организации работ и другие важные документы, без которых реализация проекта невозможна. Проще говоря, это «дорожная карта» для всех участников процесса: архитекторов, инженеров, строителей, подрядчиков и даже будущих эксплуатантов здания.

Документация отвечает за три параметра успешного строительства:

Контроль: строительно-проектная документация помогает осуществлять управление строительством, обеспечивая контроль над всеми его этапами. Она содержит точные данные о материалах и их количестве, порядке работ, нормах и стандартах. Без таких документов сложно гарантировать, что здание будет построено по плану и соответствовать всем требованиям.

Координация: благодаря проектной документации все участники проекта работают с одной и той же информацией: чертежами, моделями, спецификациями, планами-графиками, сметами и т.д. Это позволяет избежать ошибок и недопонимания, особенно когда в строительстве участвуют разные подрядчики и службы. Документация помогает согласовывать действия всех специалистов и служб, от архитекторов до электриков и инженеров по водоснабжению.

Качество: детализированная проектная документация гарантирует, что на каждом этапе строительства соблюдаются стандарты качества. Она задает конкретные требования к строительным материалам и процессам, а также определяет контрольные точки, по которым можно оценить, правильно ли ведутся работы.

Итак, документация по строительству объекта — это инструмент, который помогает управлять проектом от начала и до конца, делая процесс более прозрачным и предсказуемым для всех сторон проекта.

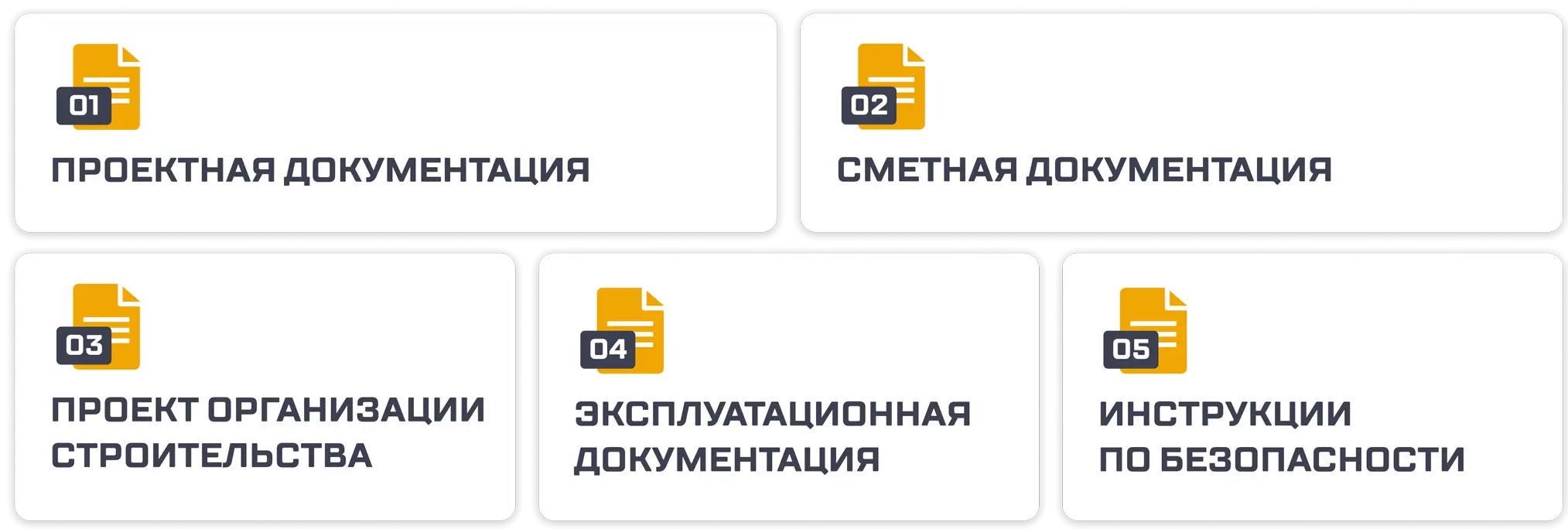

Основные виды строительной документации

Проектная документация

В состав строительной документации входит несколько ключевых разделов, каждый из которых обеспечивает управление строительным проектом и описывает его важный аспект.

Генеральный план описывает расположение строительного объекта на площадке. В этом разделе представлены чертежи, на которых указано, где будет находиться здание по отношению к границам участка, соседним объектам, дорогам и коммуникациям. Здесь также показываются транспортные схемы, въезды и выезды, парковочные зоны, а также как будут проходить подводка коммуникаций — электричества, воды, канализации, тепловых сетей и других инженерно-технических систем.

Архитектурная часть отвечает за внешний вид здания, его планировку и функциональные особенности. Здесь описываются все детали строительного объекта — от внешних фасадов до внутренних помещений. В документах указываются строительные материалы, которые будут использоваться для отделки, высота и ширина стен, размеры окон и дверей, а также планировка всех этажей. Этот раздел проектной документации задает общий стиль и архитектурное решение здания, делая его уникальным и соответствующим функциональным требованиям.

Конструктивные решения отвечают за то, чтобы здание было прочным и безопасным. Этот раздел включает в себя расчеты и чертежи всех несущих конструкций, таких как фундаменты, колонны, балки, стены и кровля. Здесь описываются материалы, из которых будут изготовлены конструкции, а также способы их соединения и установки. Основная цель этого раздела — гарантировать, что здание выдержит все нагрузки, будь то вес самого строительного объекта, погодные условия или эксплуатационные воздействия.

Инженерные системы обеспечивают здание всем необходимым для его эксплуатации. Этот раздел включает проекты по электрообеспечению, водоснабжению, канализации, вентиляции и отоплению. В технической документации детально описываются схемы прокладки коммуникаций, расчеты по нагрузкам и планировочные решения для всех инженерных систем. Все это нужно, чтобы здание функционировало эффективно и безопасно, а его пользователи имели комфортные условия для жизни и работы.

Технологическая часть описывает, какие технологические процессы будут происходить в здании, какое оборудование для этого необходимо и как его правильно разместить. Например, в случае с заводом или фабрикой, здесь будет расписано, как организовать производство, каким образом будут перемещаться материалы и продукция, какие требования предъявляются к помещениям для их безопасного использования.
‍

Сметная документация

Финансовый план проекта, который помогает оценить общую стоимость строительства и контролировать бюджет на каждом этапе производства работ. Этот вид строительной документации содержит перечень материалов, которые потребуются для строительства, их количество и цены. Также туда включаются трудозатраты — сколько человек потребуется для выполнения тех или иных работ и сколько это будет стоить. Важная часть проектно-сметной документации — услуги и аренда оборудования, без которых строительство невозможно.

Проект организации строительства (ПОС)

Организационно-технологическая документация отвечает за то, как именно будет проходить строительство.

Планирование строительных процессов: детальный план работ, описывающий последовательность этапов строительства данного объекта, перечень необходимых на каждом этапе ресурсов, эффективную организацию работ. Например, сначала нужно залить фундамент, затем установить несущие конструкции, а уже после этого заниматься кровлей и отделкой. Все это расписывается в виде пошагового плана, что помогает избежать ошибок и задержек.

Сроки и графики: помогают контролировать производство работ на каждой стадии проекта. Необходимо учесть все нюансы: погодные условия, поставки строительных материалов и оборудования, количество специалистов на объекте и время, необходимое для выполнения каждой задачи.

Эксплуатационная документация строительного объекта

Набор документов, который передается владельцам и операторам здания после завершения строительства. Он помогает понять, как правильно пользоваться объектом, какие системы требуют регулярного обслуживания и как обеспечить долгосрочную работу здания без проблем. Это не просто «инструкции по применению», а полноценное руководство, которое обеспечивает эффективную эксплуатацию и обслуживание постройки.

В эксплуатационную документацию обязательно входит паспорт строительного объекта. Это основной документ, в котором содержатся все ключевые данные о здании: его параметры, примененные строительные технологии, использованные материалы и инженерные системы. Паспорт нужен не только для эксплуатации объекта капитального строительства, но и для его дальнейшего ремонта или модернизации.

Кроме того, этот раздел включает руководство для эксплуатантов объекта. Это могут быть инструкции для операторов инженерных систем, технического персонала или владельцев здания. Документы помогают организовать техническое обслуживание, предупреждая поломки и аварийные ситуации.

Инструкции по безопасности

Детализированные инструкции, которые описывают правила безопасности для работников на строительной площадке и перечень мероприятий по их обеспечению. Это не только указания по использованию защитных средств (каски, перчатки, страховочные системы) и обеспечению пожарной безопасности, но и требования к тому, как организовать рабочее пространство, чтобы свести к минимуму риски травм. Инструкции прописывают, как нужно действовать в случае возникновения нештатных ситуаций, таких как пожар или утечка газа.

Традиционный подход к подготовке документации и его ограничения

Традиционно подготовка всех видов проектной документации ведется вручную или с минимальной помощью цифровых инструментов. Она требует значительных усилий со стороны проектировщиков, инженеров, сметчиков и других участников процесса. Каждый из них работает над своей частью документации, что создает риски возникновения несоответствий, коллизий и ошибок из-за человеческого фактора. Для каждой стадии требуется огромное количество документов, которые создаются и обновляются по мере развития проекта. При этом документация хранится в бумажном виде или в разрозненных цифровых файлах, что затрудняет координацию, особенно при участии нескольких подрядчиков.

Основные проблемы традиционного подхода

Неэффективность процесса: ручное составление документов отнимает много времени, что задерживает проект.

Высокая вероятность ошибок: несоответствия между различными частями проекта могут возникнуть из-за пункта выше и отсутствия системы контроля.

Отсутствие единого информационного пространства: проектные решения часто не синхронизируются между различными участниками, что затрудняет оперативное внесение изменений и ведет к дублированию данных.

Трудности с актуализацией данных: актуальные версии документов часто теряются среди множества копий, что вызывает путаницу и ошибки на этапе реализации проекта.

Цифровизация строительной документации

Цифровые технологии предоставляют возможность создания единой информационной среды, где вся документация интегрируется и синхронизируется в реальном времени. Такие решения, как информационное моделирование зданий (ТИМ/BIM), облачные хранилища, автоматизированные системы расчетов и электронные платформы для согласования документов, помогают значительно сократить время на подготовку, облегчить выполнение документации по строительству, снизить вероятность ошибок.
‍

‍

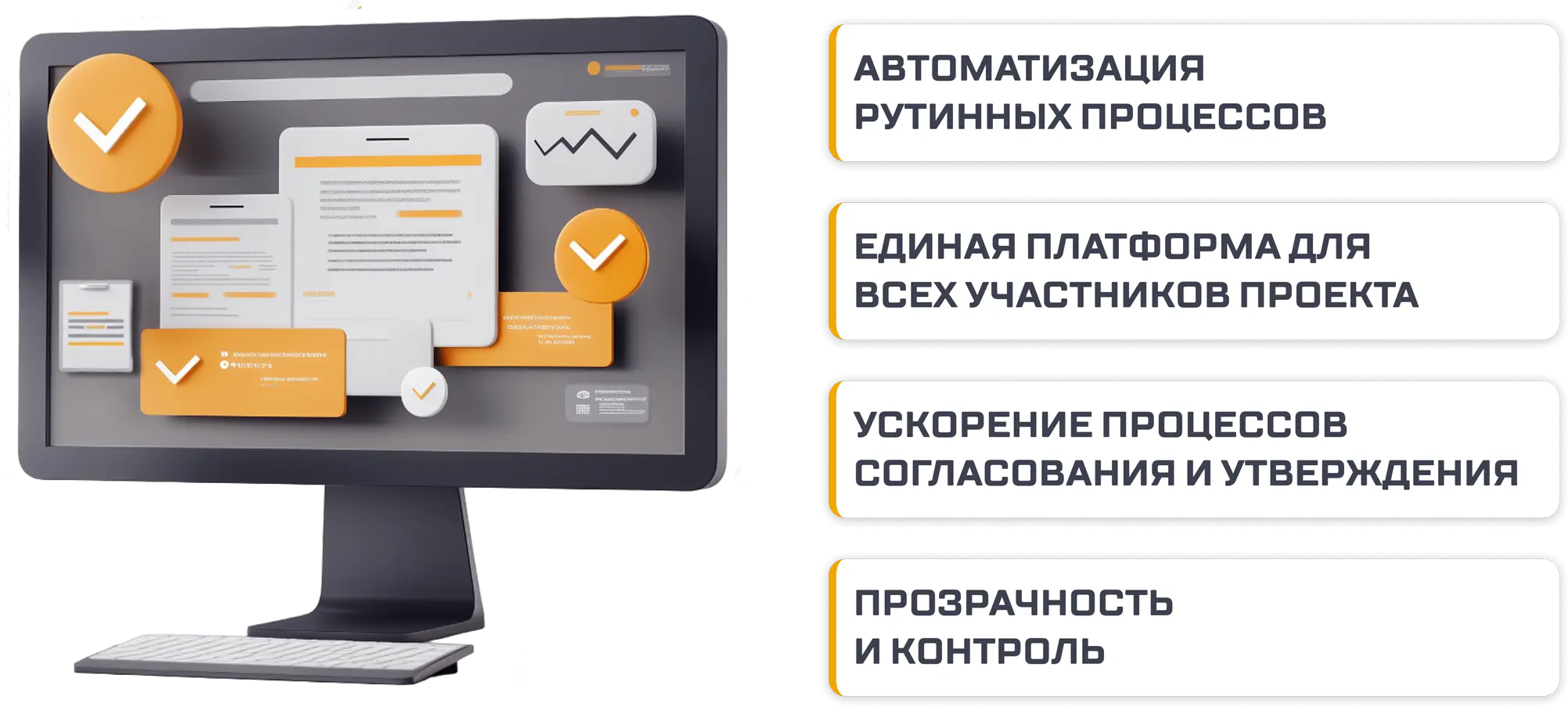

Основные преимущества цифровизации:

Автоматизация рутинных процессов: с помощью цифровых инструментов можно автоматизировать многие этапы подготовки документации, включая расчеты, чертежи и сметы.

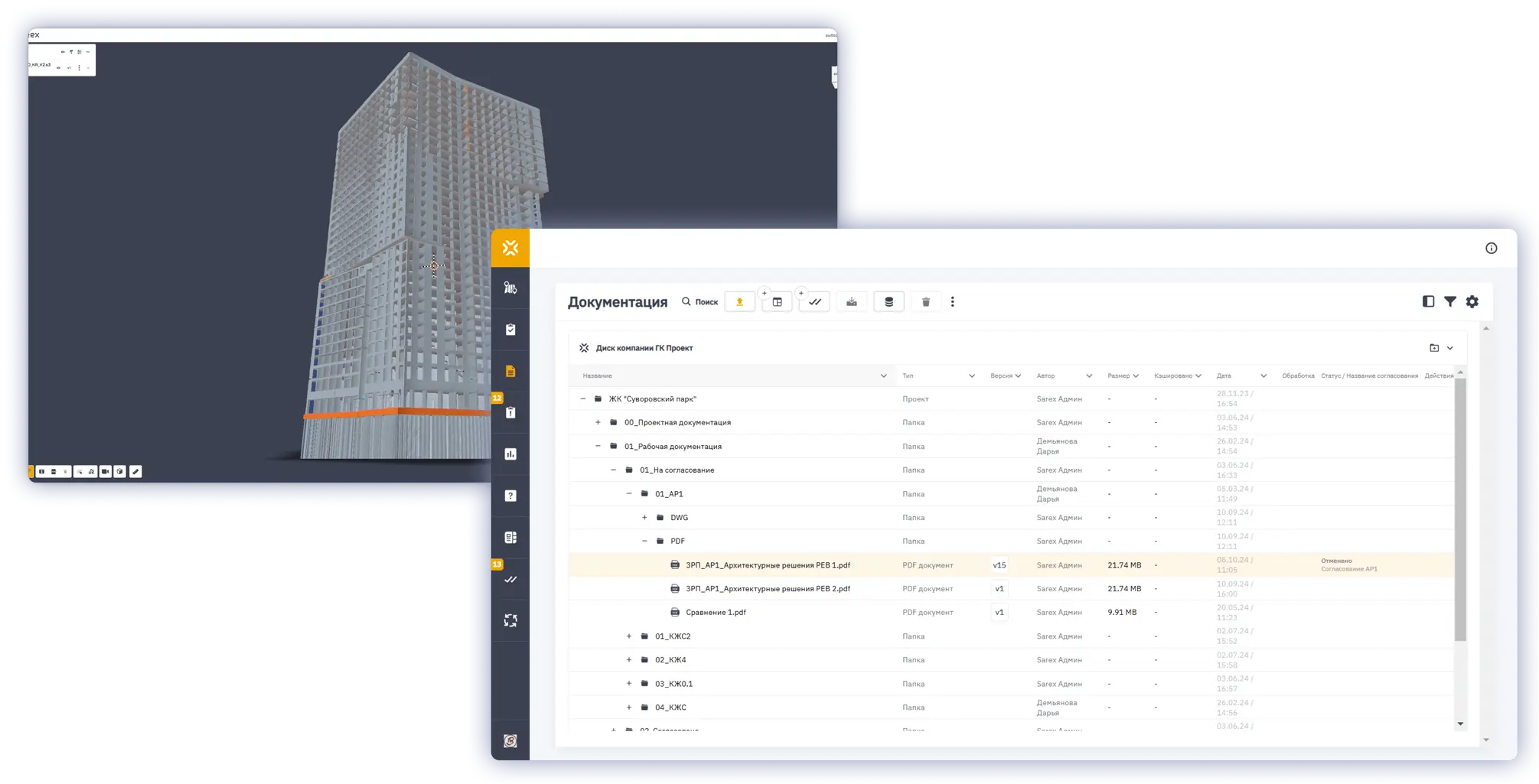

Единая платформа для всех участников проекта: облачные решения и платформы класса Среда общих данных (СОД) позволяют хранить всю документацию в одном месте, обеспечивая удаленный доступ к актуальной информации для всех участников проекта.

Ускорение процессов согласования и утверждения: цифровые инструменты для согласования документов помогают сократить время, необходимое для утверждения проектных решений и внесения изменений.

Прозрачность и контроль: цифровые системы позволяют легко отслеживать изменения, избегая потерь данных и обеспечивать более высокий уровень контроля на всех этапах проекта.

Технология информационного моделирования (ТИМ/BIM)

Цифровая модель здания содержит всю необходимую информацию о проекте. Это не просто 3D-модель, а система, которая интегрирует все аспекты строительства — от архитектурных и технических решений до графиков производства работ и сметных расчетов.

Среди преимуществ применения ТИМ в документации строительства:

 - единая информационная модель: все разделы документации интегрированы в единую цифровую модель, что облегчает координацию между различными специалистами и обеспечивает консистентность данных;

- автоматизация обновлений: изменения в одном разделе (например, в архитектурном проекте) автоматически отражаются в других разделах (инженерные системы, сметные расчеты и т.д.);

- визуализация: 3D-модели позволяют лучше визуализировать проект, выявлять потенциальные коллизии и ошибки еще на этапе проектирования.

Облачные платформы и среды общих данных

Облачные технологии и СОД позволяют не только хранить большие объемы данных, но и обеспечивать одновременную работу с ними для всех участников проекта. Проектная документация, размещенная в таких хранилищах, доступна всем специалистам в любой момент времени, что значительно ускоряет процессы согласования и внесения изменений.

Преимущества подобных платформ:

 - доступ к актуальным версиям документации для всех участников c возможностью отслеживания истории изменений;

 - совместная работа над документами в режиме реального времени;

 - безопасность хранения данных и управление правами доступа.

‍

Автоматизация составления смет и расчетов

Специализированные программы позволяют автоматизировать процесс составления смет на основе данных, загруженных из проектной документации. Это ускоряет процесс сметных расчетов и снижает риск ошибок, связанных с ручным вводом данных.
Электронные системы согласования и проверки документации

Цифровые системы позволяют автоматизировать процесс согласования документации между проектировщиками, подрядчиками и государственными органами. Электронные подписи, QR-коды и системы уведомлений делают процесс быстрее и прозрачнее. Многие из этих инструментов входят и в состав СОД.

Технологии дополненной и виртуальной реальности

VR и AR технологии помогают визуализировать проектную документацию, что упрощает понимание сложных технических решений, позволяет эффектно представить проект заказчику. С помощью AR можно проверять точное соответствие строительных работ проекту в реальном времени, совмещая ее с цифровым мониторингом.

Заключение

Переход на цифровые инструменты для работы с проектной документацией – необходимость для современного строительства. Цифровизация позволяет повысить точность, сократить сроки разработки документов и снизить риски, связанные с человеческими ошибками. Эти преимущества делают использование цифровых технологий не просто удобным способом работы с документацией, но и важнейшим условием для успешной реализации строительных проектов.
