Используете ли вы лазерное сканирование в своих проектах или только рассматриваете эту технологию? Одно можно сказать точно: каждому специалисту в строительной отрасли нужно знать все о преимуществах, которые обеспечивает лазерное сканирование на строительной площадке и во время эксплуатации зданий и сооружений. Давайте подробнее рассмотрим эту активно развивающуюся технологию.
Ключевые факты
Спрос на лазерное сканирование в строительной отрасли постоянно растет, и к 2024 году объем мирового рынка может увеличиться на 10 миллиардов долларов.
Лазерное сканирование, также называемое съемкой высокой точности (High-Definition Surveying, HDS) или захватом реальности, представляет собой лазерную съемку, позволяющую создать детализированную модель объекта, конструкций, участка, внутренних помещений, в том числе труднодоступных. Данные, получаемые в ходе сканирования, называются «облака точек» и представляют собой базу трехмерных координат, соответствующих физическому расположению объекта в пространстве.
Хотя технология существует с 1960-х годов, для целей проектирования и инженерии она начала использоваться только в 90-е.
Лазерное сканирование применяется на всех стадиях проекта: при проектировании, строительстве, эксплуатации, а также модернизации и реконструкции зданий.
Эта технология повышает точность и качество работ, позволяя почти мгновенно получать нужную информацию, что помогает уменьшить временные и денежные расходы по сравнению с традиционными технологиями обследования объектов. Кроме того, она снижает трудозатраты и улучшает координацию и совместную работу на площадке. Из проблем лазерного сканирования можно выделить высокую стоимость, необходимость обучения специалистов и потребность глубокого понимания объекта.
Чтобы внедрить технологию на своем проекте, нужно начать с привлечения сторонних специалистов и аренды оборудования. Это позволит в рамках пилотного проекта понять ее преимущества и оценить целесообразность создания собственного подразделения.
Лазерное сканирование: основы
Под лазерным сканированием подразумевается использование лазерных лучей для создания точной модели участка или строительного объекта. На строительных площадках лазерное сканирование позволяет получить детализированные данные о каждой конструкции, геометрической форме или поверхности. Эти данные, называемые «облаком точек», представляют собой список из миллионов трехмерных координат, каждая из которых соответствует положению точки, от которой отразился лазерный луч, в пространстве. На практике из такого облака специалисты формируют точную цифровую копию объекта, и такие копии применяются на протяжении всего жизненного цикла строительства.
Краткая история лазерного сканирования в строительстве
Может показаться, что 3D-сканирование — это новая технология, но на самом деле оно появилось еще в 1960-х годах. Использовать же эту технологию в проектировании и строительстве начали лишь в 90-х. Ее история похожа на путь, пройденный GPS: изначально на внедрение решались единицы, так как это стоило внушительных сумм, но позже применение GPS стало повсеместным. Сегодня и лазерное сканирование используется по всему миру и уверенно входит в разные отрасли, включая строительство, становясь неотъемлемым инструментом для улучшения качества и скорости работы. Технология лазерного сканирования уже доказала свою ценность на множестве строительных площадок, делая проекты точнее, экономичнее и эффективнее.
Лазерное сканирование в строительстве: как это работает?

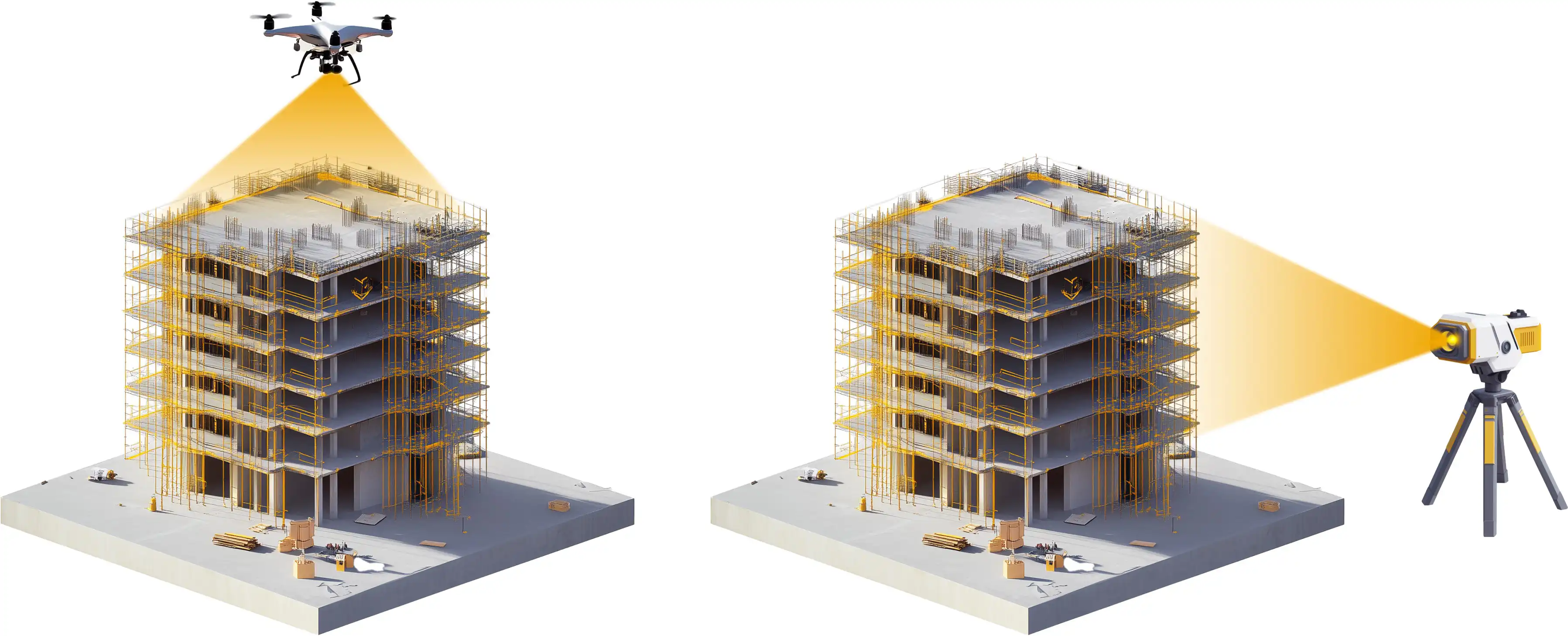

Если поначалу лазерное сканирование применялось в основном для контроля за состоянием строений и технологических сооружений, то теперь оно решает широкий спектр строительных задач, от больших инфраструктурных проектов до жилых домов. Вот как технология используется на разных этапах строительного проекта.
Проектирование: лазерное сканирование становится отправной точкой при проектировании и иногда даже предшествует информационному моделированию (ТИМ/BIM). Специалисты все чаще используют метод «сканирования в информационную модель», который позволяет получить максимально точную модель площадки, что помогает ускорить процесс и эффективно управлять проектом с самого начала.
Строительство: лазерное сканирование особенно полезно при координации строительства, поскольку помогает избежать коллизий между разными инженерными разделами (например вентиляция, электричество, канализация). Данные легко можно передавать между командами, в том числе в режиме удаленного взаимодействия. Сканирование проводится не только в начале реализации проекта, но и на разных стадиях строительства, фиксируя фактическое состояние объекта на каждом этапе. Это позволяет своевременно выявлять ошибки и несоответствия, быстро их исправлять, находить наилучшие решения благодаря взаимодействию смежных специальностей, работающих с единой моделью.
Эксплуатация, модернизация и реконструкция: 3D-сканеры фиксируют объекты с высокой детализацией, что позволяет создавать модели «как построено» для собственников и управленцев. Эти данные становятся ценным ресурсом для их эффективной эксплуатации, планирования ремонтов, проектирования пристроек и сносов.

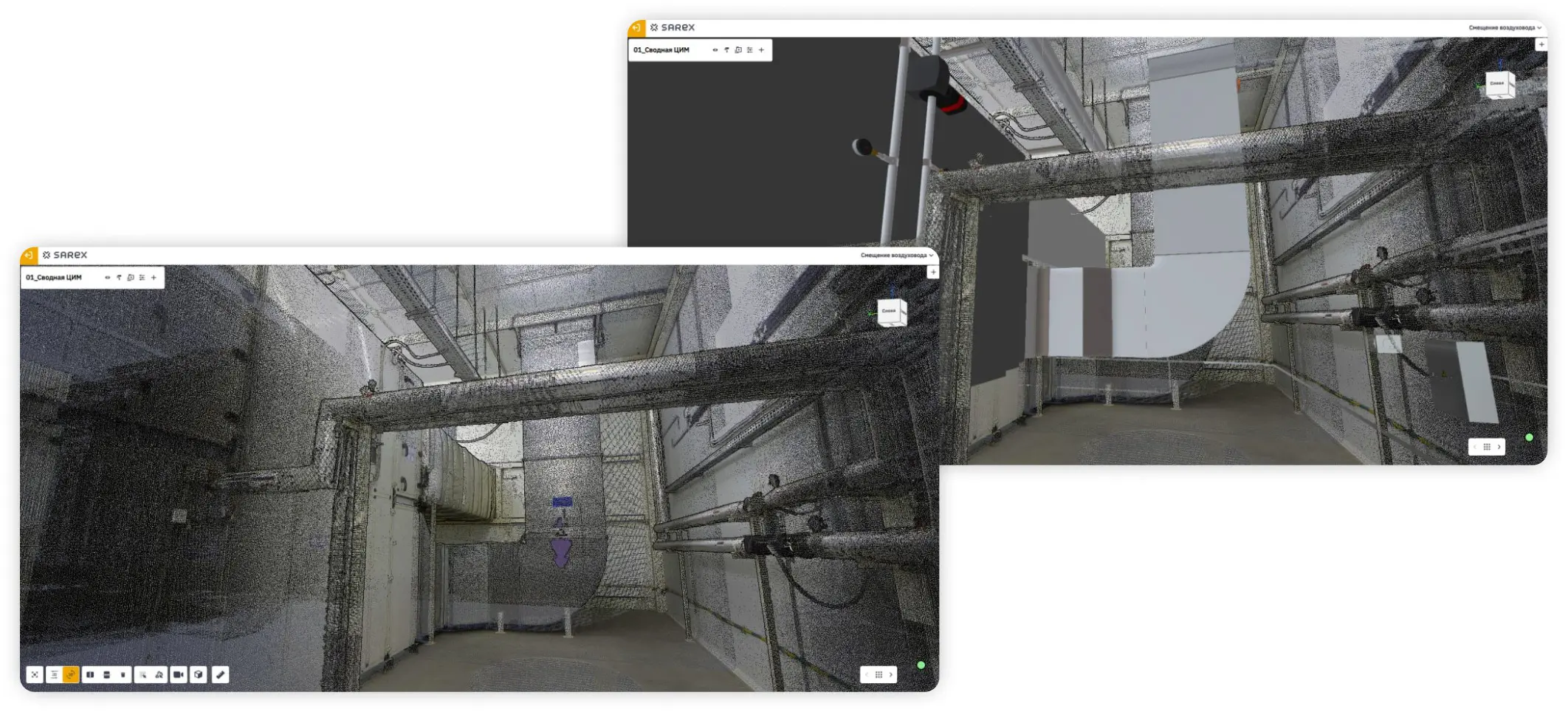

Пример работы с результатом лазерного сканирования - облаком точек, на платформе Sarex

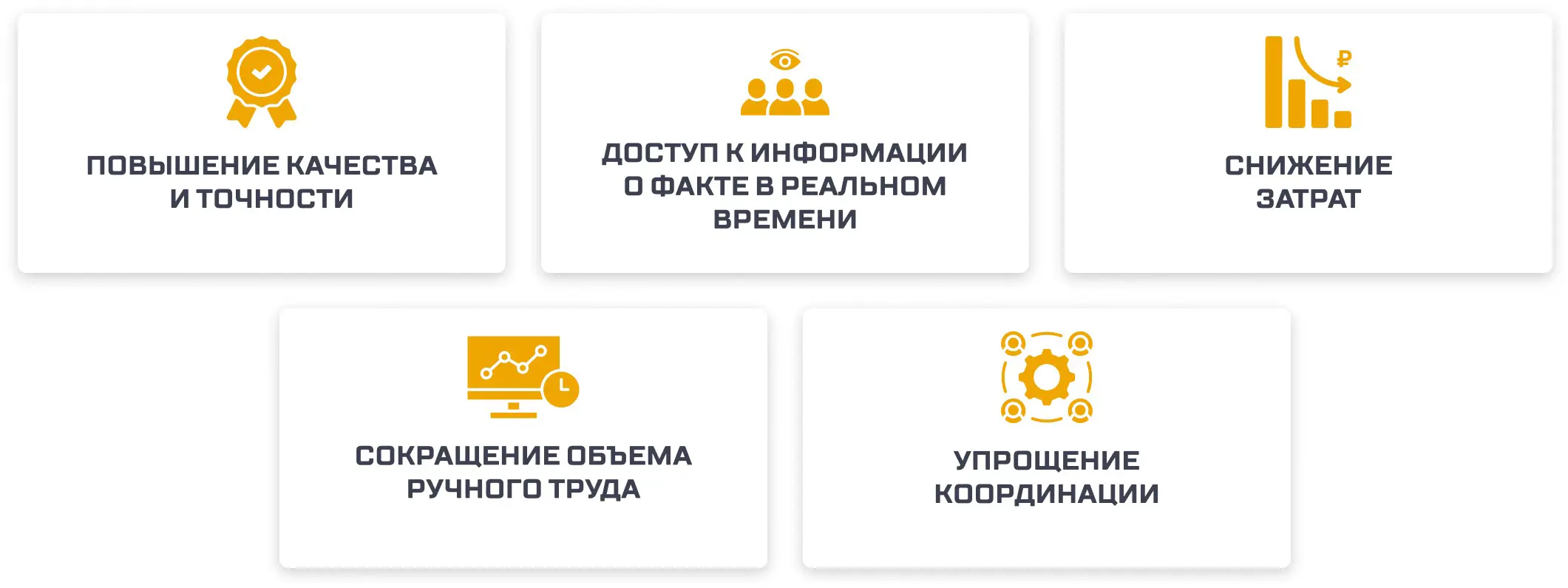

Преимущества лазерного сканирования в строительстве
Лазерное сканирование приносит множество преимуществ, делая проектирование и выполнение строительных задач более точными и эффективными.
Повышение качества и точности: технология лазерного сканирования позволяет командам детально планировать размещение объекта на местности и документировать процесс строительства с минимальными погрешностями.
Доступ к информации о факте в реальном времени: при регулярном проведении сканирования полученные облака точек оперативно конвертируются в модели, с которыми могут работать все участники проекта. Это улучшает операционные процессы, оптимизирует производительность и уменьшает количество переделок.
Снижение затрат: сканирование быстрее, чем традиционные методы получения информации о фактическом состоянии строительства. Некоторые данные можно получить буквально за минуты, тогда как классический подход отнимает дни и даже недели.
Благодаря скорости сканирования и детализированным моделям удается сэкономить до 50% времени и ресурсов по сравнению с традиционным подходом.
Сокращение объема ручного труда: технология снижает необходимость ручного труда, который часто сопряжен с ошибками, а также исключает необходимость для некоторых специалистов (архитекторов, инженеров) регулярно посещать объект. После обработки результаты сканирования загружаются в рабочую систему — единую цифровую среду, где все участники строительства имеют к ним доступ.
Упрощение координации: лазерное сканирование способствует улучшению взаимодействия команд, повышая скорость и качество принятия решений на всех этапах. Такой подход способствует прозрачной коммуникации и избавлению от спорных ситуаций между задействованными специалистами и сторонами, что помогает в достижении конечной цели — успешной реализации строительного проекта.
Проблемы лазерного сканирования
Несмотря на преимущества, у технологии есть и свои недостатки.
Высокая стоимость: внедрение технологии требует значительных вложений, если девелопер или собственник объекта принимает решение осуществлять сканирование собственными силами.
Отсутствие навыков: доступных на рынке специалистов, обладающих навыками работы с лазерными сканерами, не так много, а обучение новых требует времени и ресурсов.
Необходимость знания местности: хотя лазерное сканирование создает детализированные модели автоматически, для получения нужной в работе информации специалисты должны быть хорошо знакомы с площадкой и внутренним устройством объекта.
Избежать этих проблем можно заказав услугу лазерного сканирования у специализированного поставщика. А чтобы обеспечить наивысшую степень точности данных и непрерывный контроль проекта, в том числе в режиме реального времени, используйте в комплексе с такой услугой ИТ-систему. Так, решение SAREX для цифрового мониторинга, может включать в себя ИТ-платформу со всеми необходимыми услугами под ключ: различные виды съемок на строительной площадке любой сложности, подготовка облаков точек / ортофотопланов / 3D-панорам на основании собранных данных, формирование отчетов на основе сопоставления плана и факта для аналитика проекта.
Как начать внедрение лазерного сканирования?
Если вы хотите использовать лазерное сканирование на своих проектах, вот несколько советов для начала.
1. Начинайте как можно раньше: чем скорее вы внедрите сканирование, тем точнее будут данные с самого начала проекта, лучшие результаты достигаются тогда, когда технология применяется уже на старте проекта;
2. Рассмотрите варианты с арендой оборудования или привлечением подрядчиков: внедрение любой новой технологии требует значительных затрат, поэтому для начала стоит попробовать воспользоваться услугами внешних специалистов, так вы сможете изучить процесс, оценить преимущества и определить необходимость организации собственного подразделения для лазерного сканирования;
3. Используйте инструмент в сочетании с другими технологиями: лазерное сканирование не должно заменять другие технологии, его лучше использовать совместно с другими, например, с технологией информационного моделирования для создания более функциональных моделей.
Учитесь у лидеров
Некоторые компании уже успешно используют лазерное сканирование и делятся своим опытом. Вот несколько примеров.

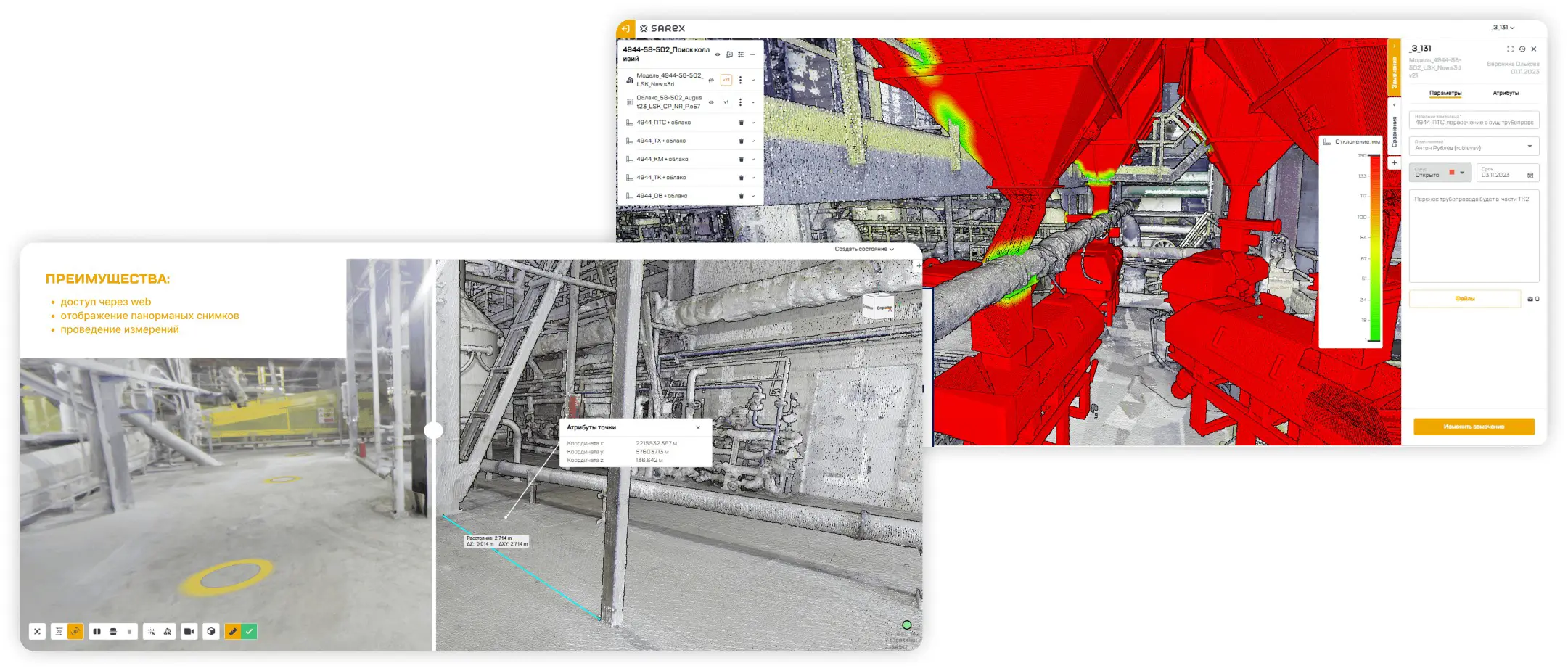

Пример работы с облаками точек в рамках проекта Уралхима на платформе Sarex
«Внедрение новых технологий может кардинальным образом изменить характер работы подразделений строительного контроля (СК). Если сейчас специалист СК выходит на площадку с лазерной рулеткой и листом бумаги, то в будущем теперь те же задачи сможет решать, не покидая офиса, – сравнивать проектную BIM-модель с облаком точек, полученным в результате 3D лазерного сканирования фактически выполненных работ. Это значительно сэкономит время и повысит точность работ подразделения», - Максим Терентьев, BIM-менеджер филиала КЧХК АО «ОХК «Уралхим»

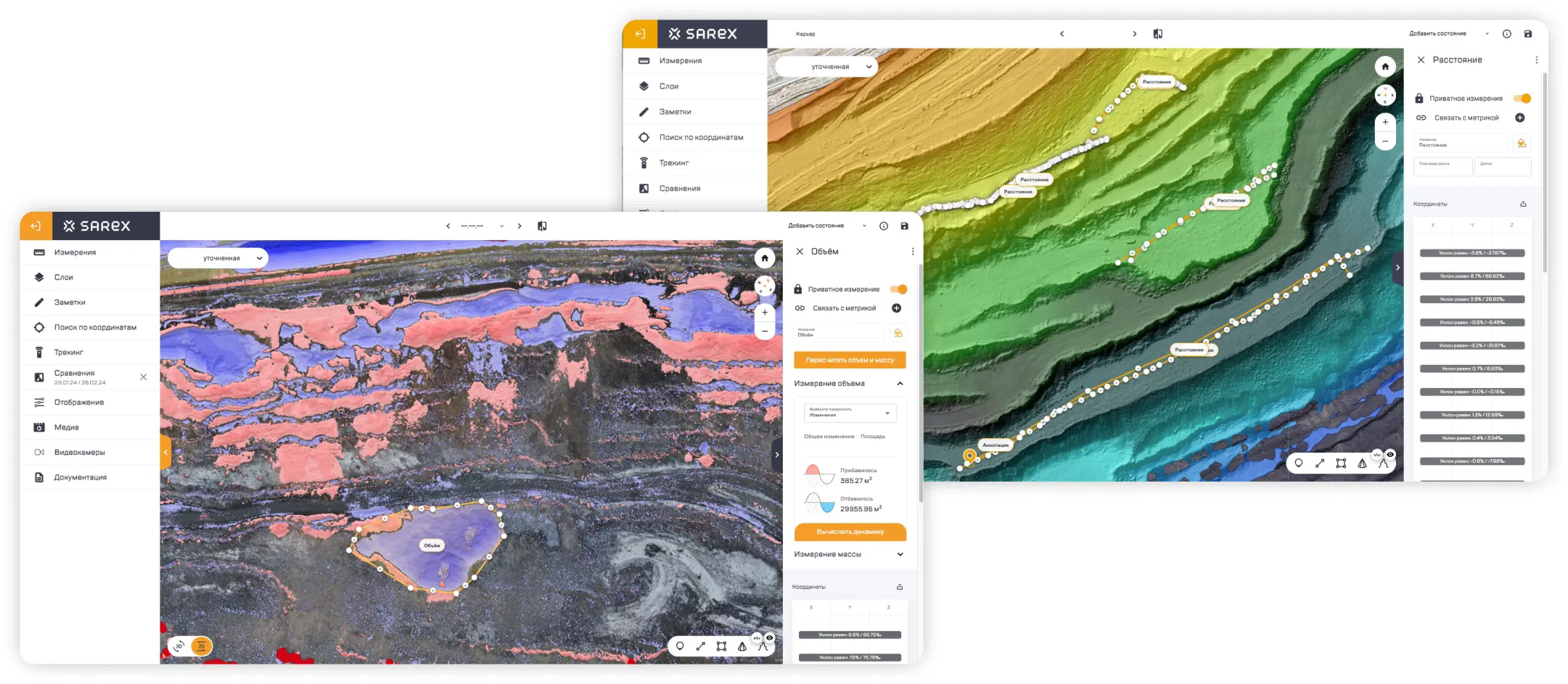

Пример работы с облаками точек в рамках проекта НЛМК на платформе Sarex
«Стало проще работать с подрядчиками. Например, у нас есть организации, выполняющие земляные работы. Раньше им было тяжело работать с претензиями по качеству и объемам выполненных работ. Приходилось выезжать на объект с представителями организации, производить замеры, делать фотографии. С введением цифрового мониторинга все это обмеряется на основании аэрофотосъемки и данных лазерного сканирования, после чего вносится в систему. Теперь подрядчик не может предъявить необоснованную претензию, потому что сам наглядно видит, в каком месте, в какое время и насколько качественно выполнена работа», - Сергей Иванов, главный специалист по беспилотным средствам, НЛМК

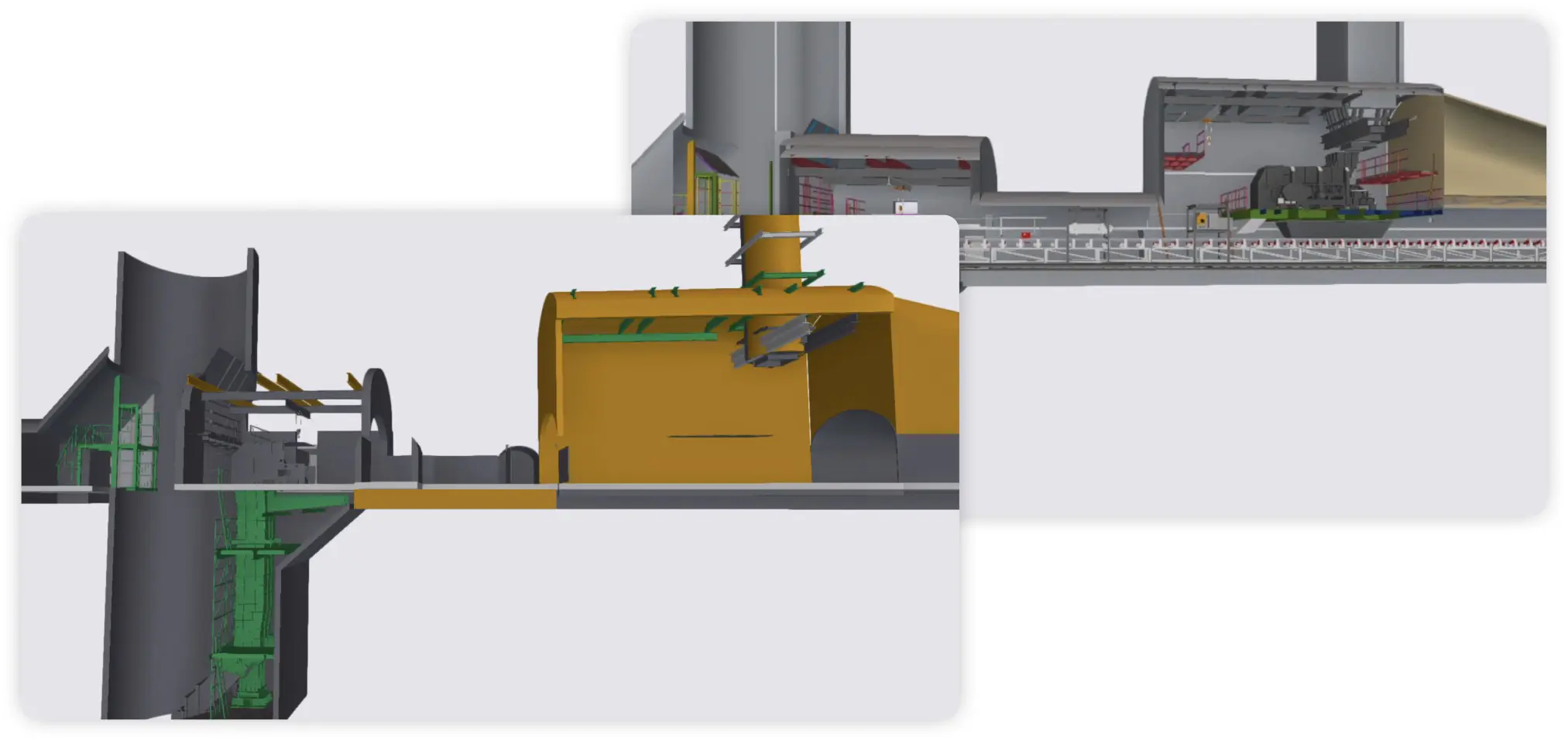

Пример работы с облаками точек в рамках проекта Сибирь-Полиметаллы на платформе Sarex
«После проходческих работ производится контрольная маркшейдерская съемка. Облако точек при наложении на проектную модель позволяет оперативно выявлять коллизии, корректировать работу проходчиков, сигнализировать об изменениях проектному институту. Данный функционал критичен в подземных условиях», - Владислав Коновалов, менеджер по планированию и рискам, АО «Сибирь-Полиметаллы»
Лазерное сканирование становится неотъемлемой частью строительных проектов, улучшая качество, снижая затраты и повышая эффективность их реализации. Если ваша компания еще не использует эту технологию, сейчас самое время начать рассматривать ее внедрение.
