В настоящее время в России уже существуют патентные решения на автоматизированный учет снеговой нагрузки. При этом, если сопоставлять стоимость одного прибора учета с количеством зданий и сопутствующих затрат на их монтаж и обслуживание, целесообразнее нанять стаю кошек, сгребающих снег лапками.
Основные преимущества применения платформы SAREX для решения поставленной задачи:
При этом съемка рассматриваемых зданий производится посредством беспилотного летательного аппарата, и на основе данных съемки уже производятся необходимые операции для расчета снеговой нагрузки.
В этом материале мы рассмотрим несколько способов работы с анализом снеговой нагрузки на платформе Sarex.

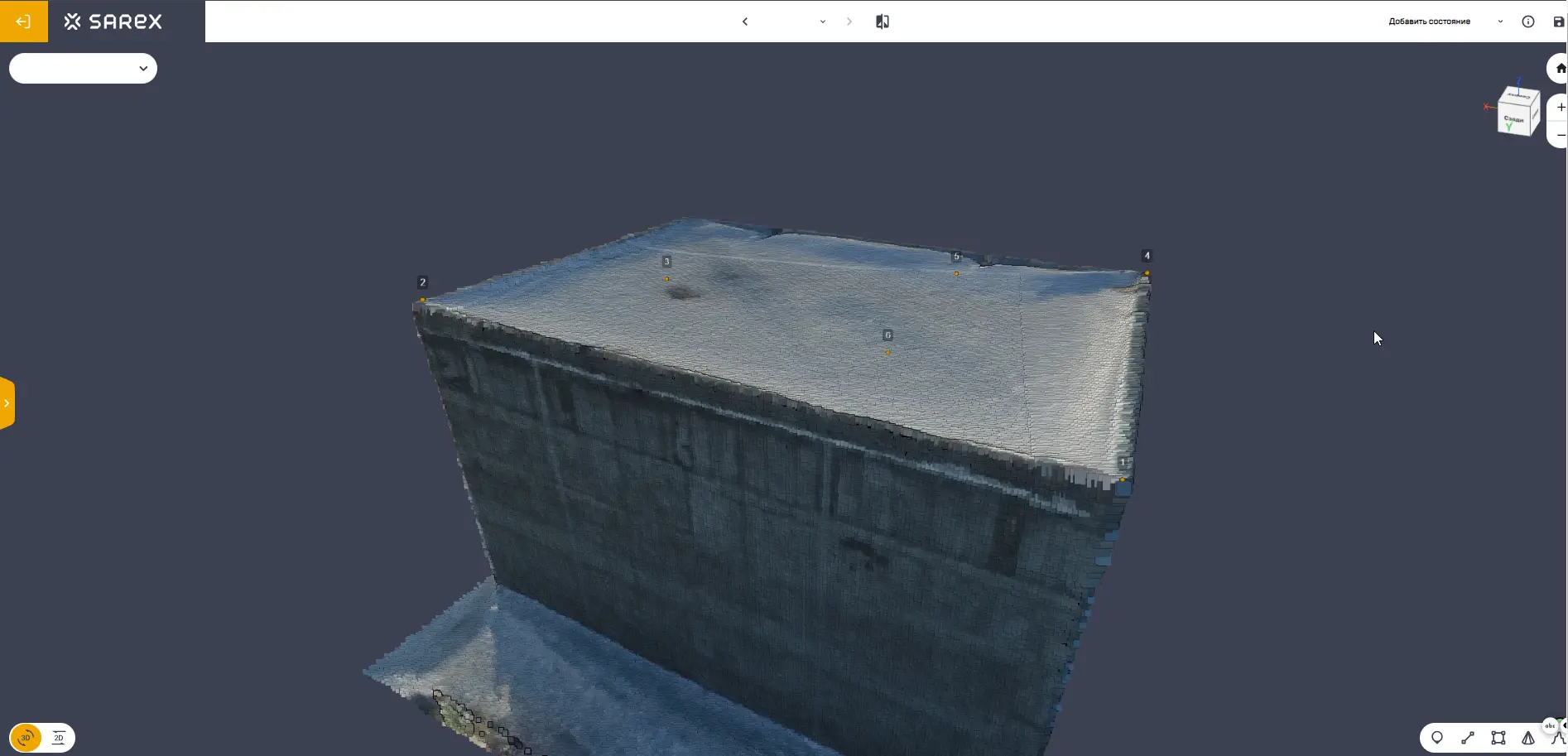

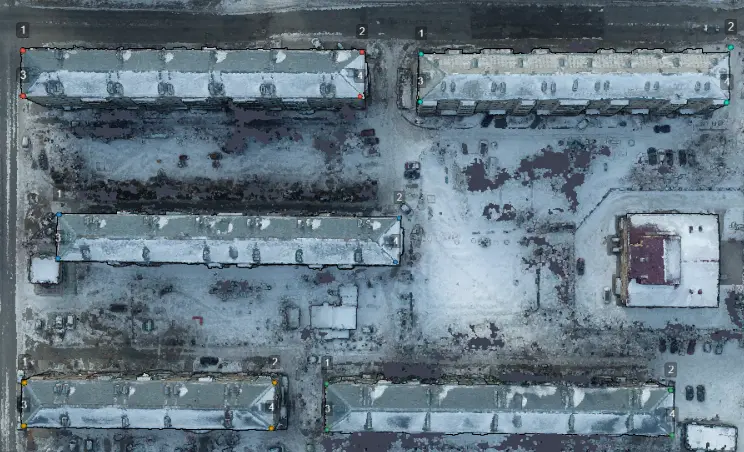

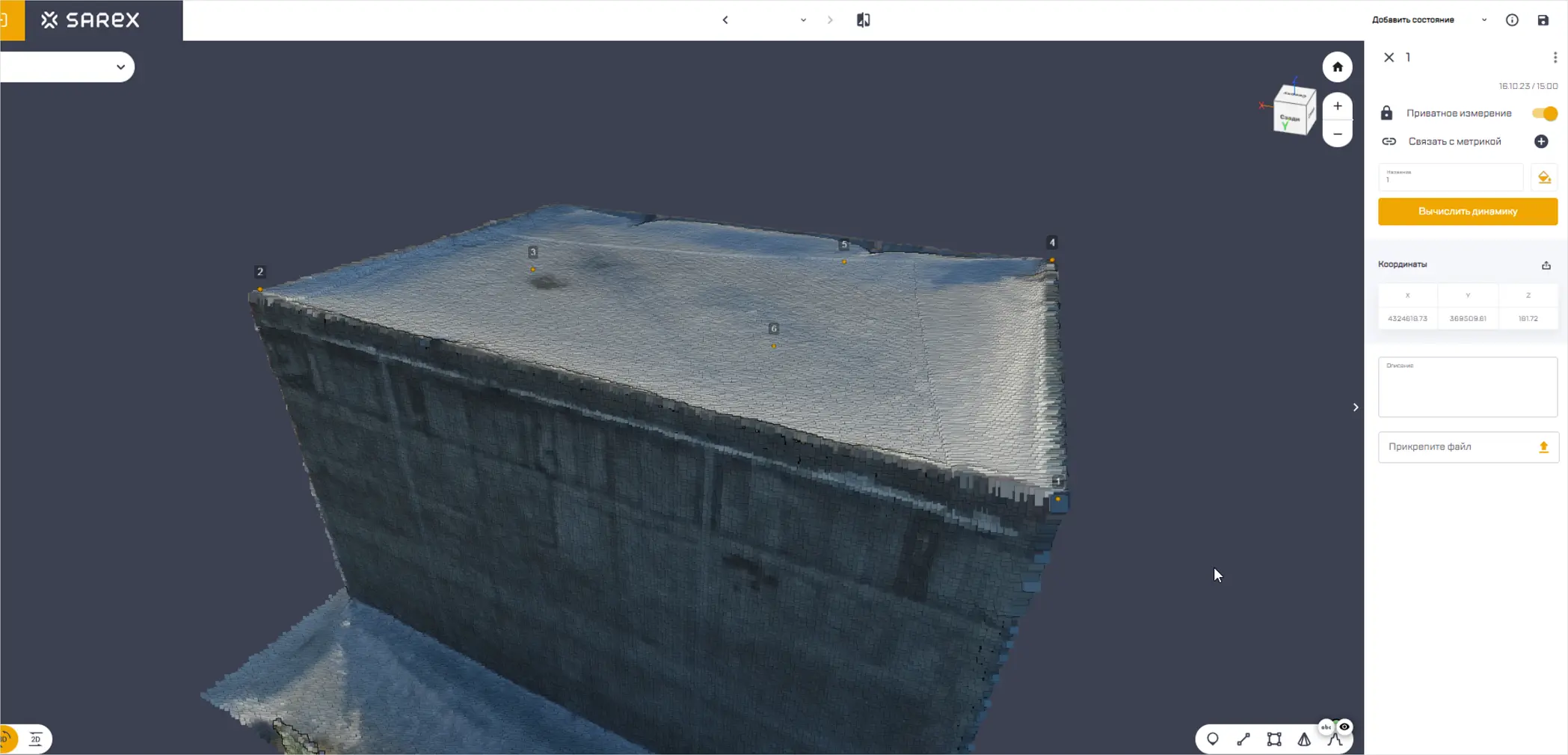

Этот способ заключается в простановке аннотаций по углам здания. При этом их количество и месторасположение можно назначать и устанавливать самостоятельно.
Важно! Необходимо провести одну съемку АФС в сезон до снега.
При удалении текущей съемки, на которой были установлены ваши атрибуты, точки мониторинга также удалятся.

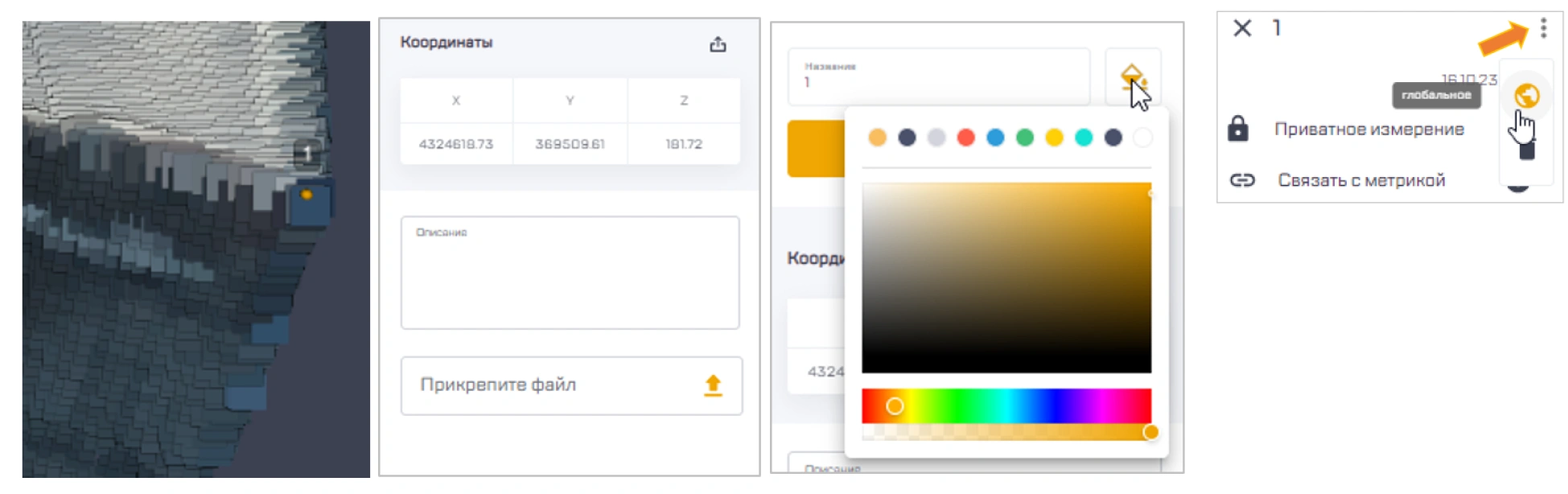

Рекомендуется создавать отдельную учетную запись для простановки аннотаций. Это необходимо, так как чем больше пользователей, тем выше риск того, что кто-то по неосторожности сместит точку мониторинга с указанного вами месторасположения. А в случае, если под эту задачу будет использоваться отдельная учетная запись, все внесенные изменения отменятся после обновления страницы.

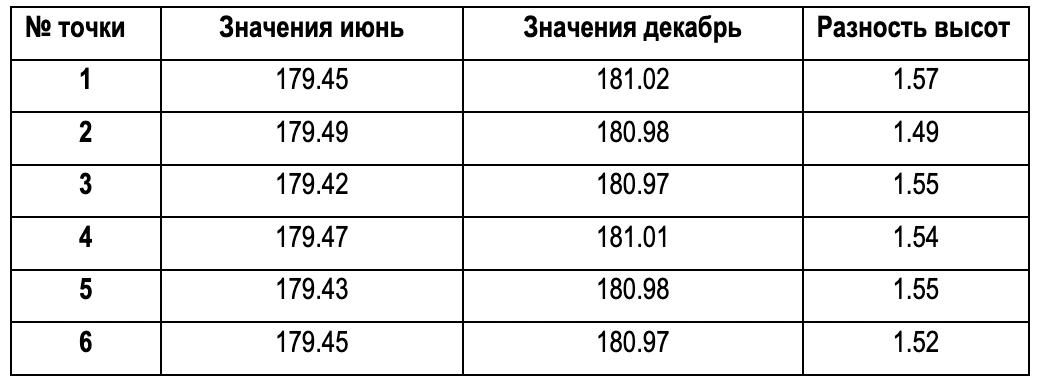

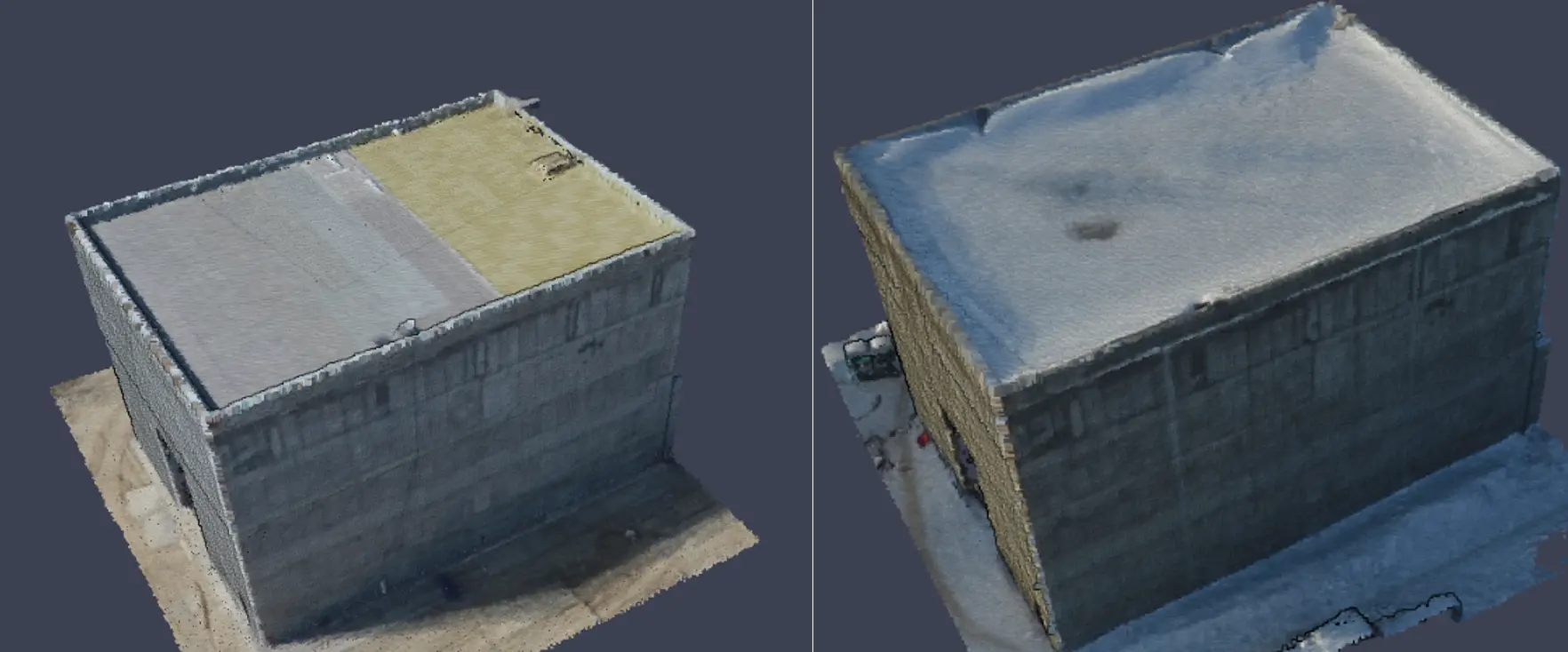

Теперь мы можем сравнивать значения точек летней и зимней съемки. Сравнение производится по данным точки по оси z. Пример сводного анализа производится вручную. Пример представлен в таблице 1.
Первую съемку, как говорилось ранее, целесообразно производить в сезон до снега. Последующие съемки можно производить уже с необходимым интервалом, который устанавливается индивидуально.
1. Оперативный анализ высот по установленным отметкам.
2. Самостоятельное оформление всех аннотаций по цветовой легенде с возможностью дополнения каждой из точек необходимыми комментариями и медиаданными.
3. Минимальное количество задействованных людей (2 человека): специалист по выполнению съемок, загрузки данных на платформу, и специалист, выполняющий аналитику на платформе Sarex;
4. Среднее затраченное время – до 20 минут, с учетом оформления данных в отдельный отчет.

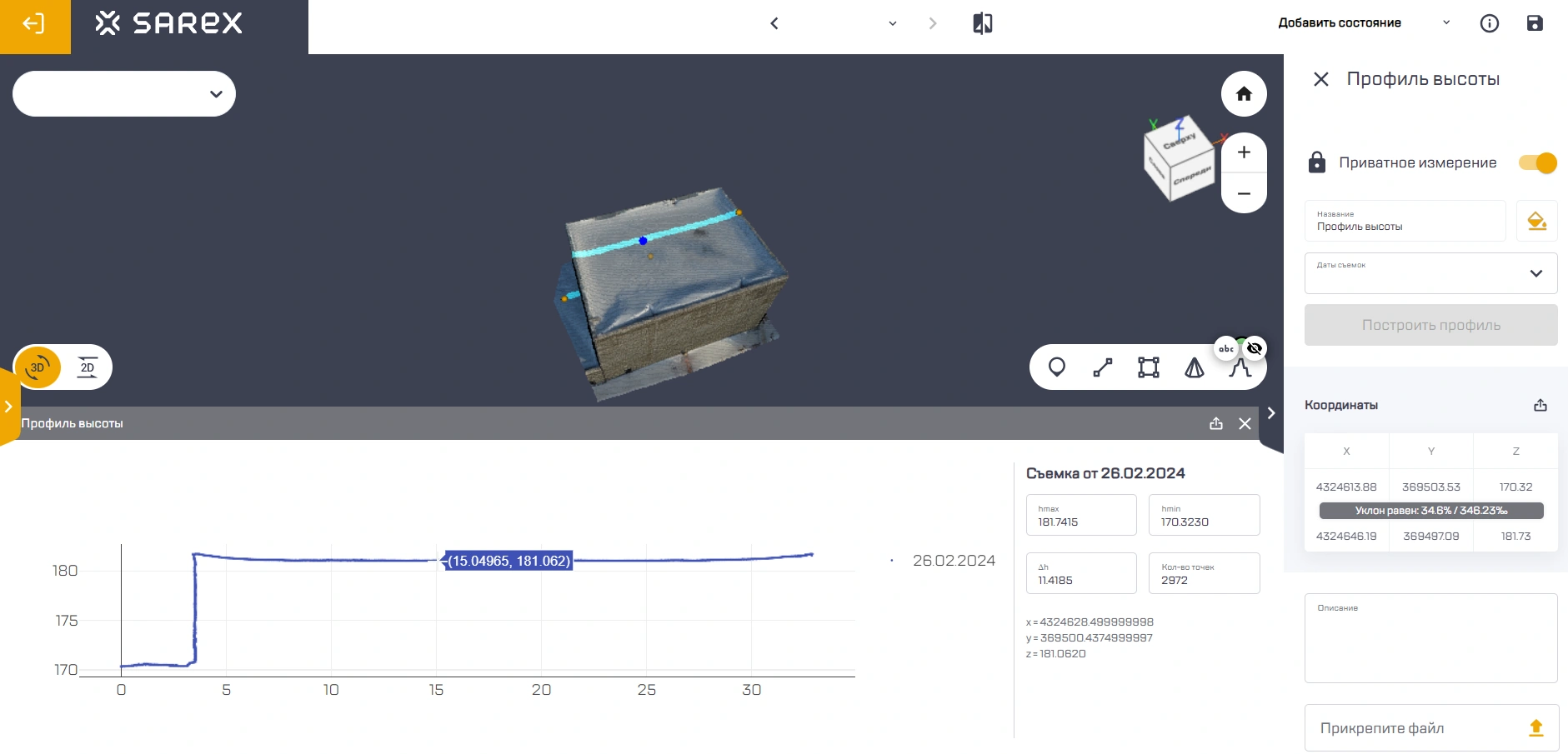

Инструмент «Профиль высоты» (рисунок 6) также может являться маркером изменения объема снега на рассматриваемом объекте. Однако в его случае необходимо будет производить мониторинг от съемки к съемке и также вручную фиксировать любые изменения, по аналогии с инструментом «Аннотация точки».

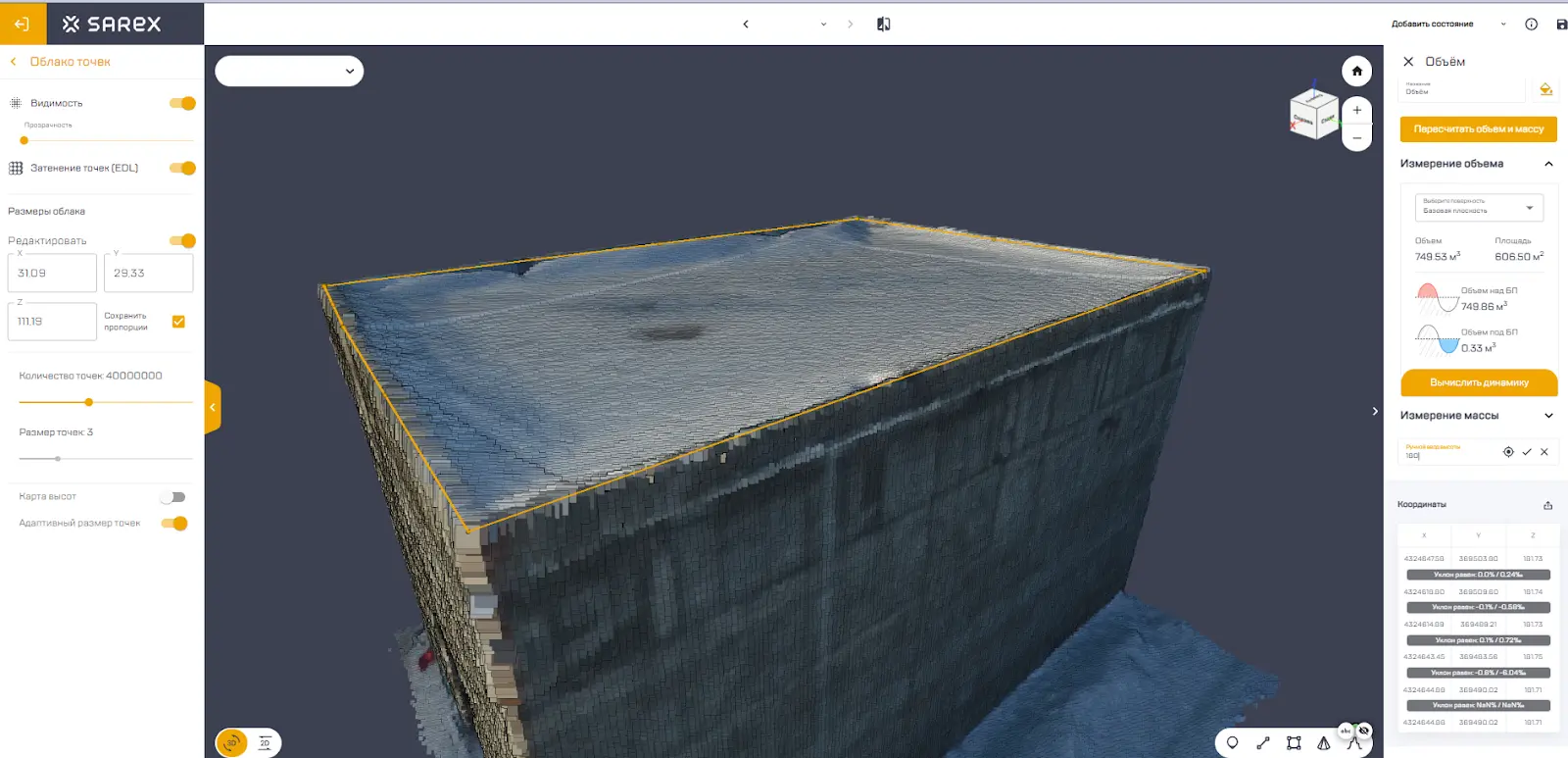

Если мониторинг снегового объема через атрибуты точек не позволяет установить весь снеговой объем на крыше, поможет инструмент измерения объема (рисунок 7). Для данного типа мониторинга не обязательно выполнять летнюю съемку, можно начать анализ с текущей зимней съемки.
В случае, если кровля сложной формы, имеет парапет и прочие конструктивные и/или архитектурные элементы, важно обращаться к проектной документации. Это необходимо для того, что вычитать объем этих элементов из получившегося значения. Данная процедура может потребоваться тогда, когда в границы выполненного вами измерения попали данные элементы.
В данном случае мы видим, что удобнее всего выполнить измерение по четырем углам нашего парапета. При этом он будет включен в общий получившийся объем над базовой плоскостью и будет выдавать не корректные значения. Необходимо вручную опустить базовую плоскость на уровень верха кровельной плиты и из получившегося значения объема вычесть объем парапета.
Базовая плоскость – это плоскость, полученная по средним значениям высоты, между всеми точками вашего измерения. В случае, если облако АФС не позволяет выстроить базовую плоскость корректно (например, парапет стены мешает определить верх кровельной плиты), но при этом вы знаете нужное вам высотное значение, вы можете воспользоваться ручным вводом значения базовой плоскости.

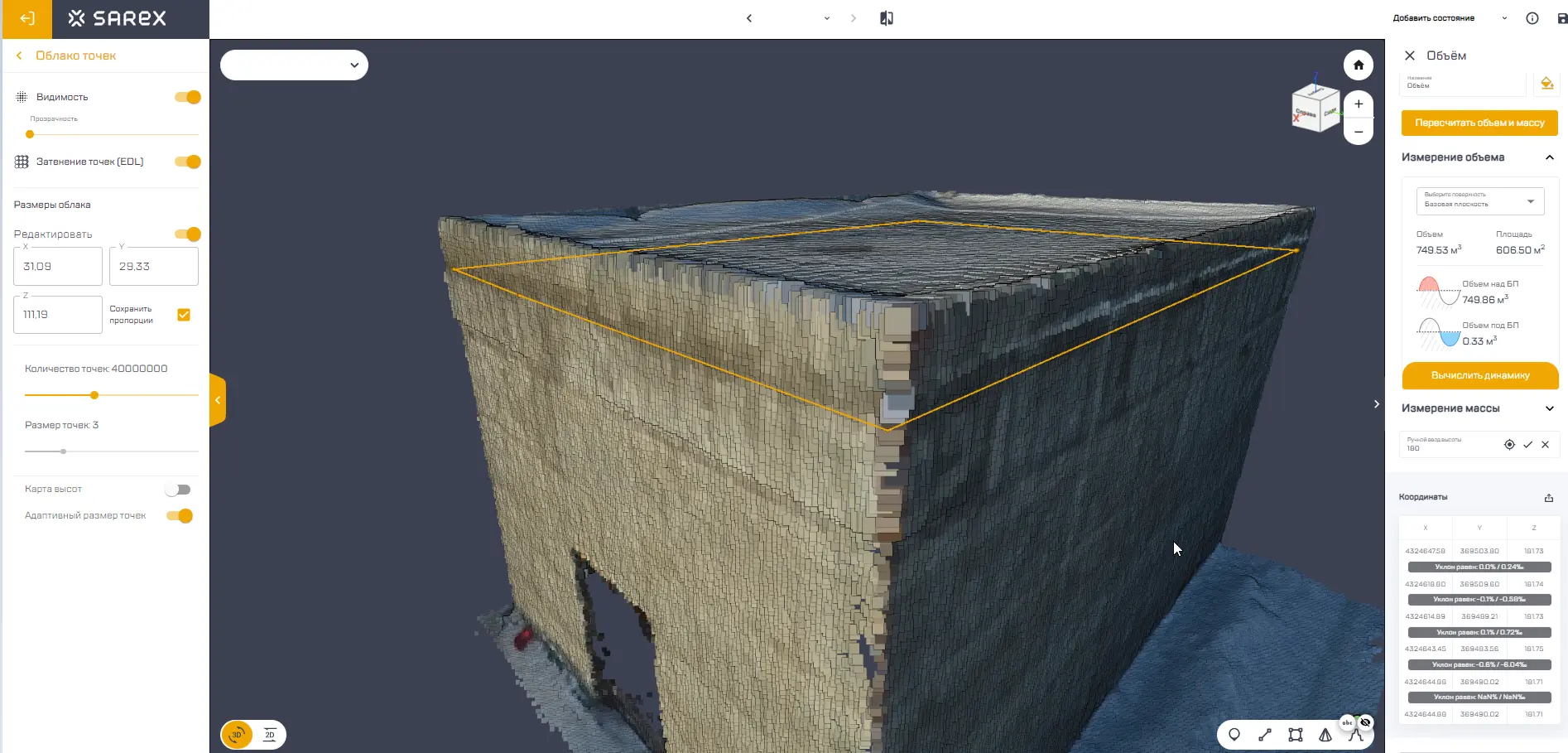

После такого ввода, все точки вашей базовой плоскости выравниваются по одной указанной высоте на тот уровень, который вы указали вручную (рисунок 8).
1. Оперативный анализ высот по установленным границам измерения.
2. Самостоятельное оформление измерения по цветовой легенде с возможностью его дополнения необходимыми комментариями и медиаданными.
3. Минимальное количество задействованных людей (2 человека): специалист по выполнению съемок, загрузки данных на платформу, и специалист, выполняющий аналитику на платформе Sarex.
4. Среднее затраченное время – до 30 минут, с учетом оформления данных в отдельный отчет.

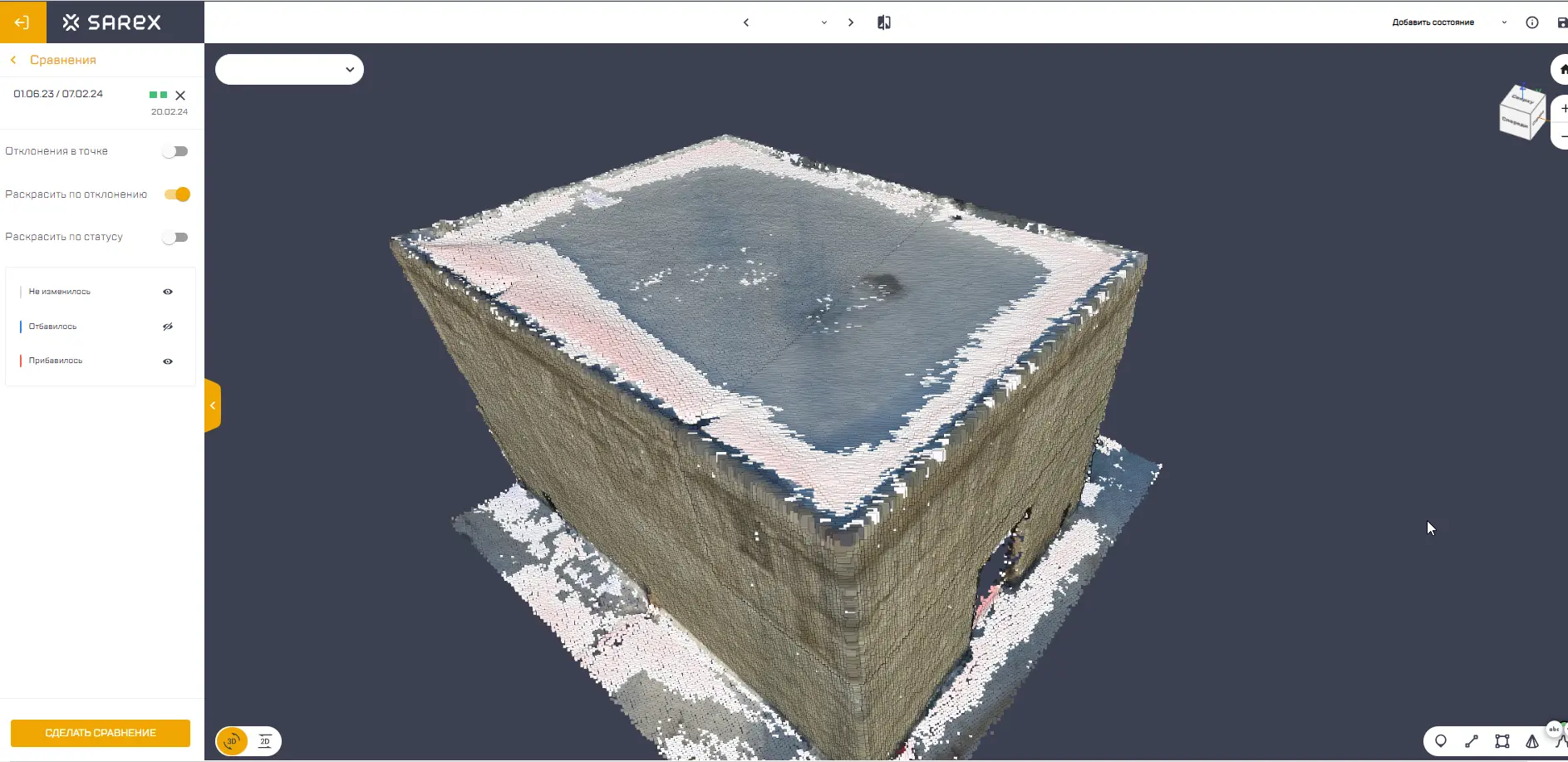

Следующий способ мониторинга позволяет наглядно проиллюстрировать скопление снегового покрова на крышах рассматриваемых объектов. Сравнение между съемками – это результат автоматизированного сопоставления данных АФС текущей съемки с предыдущей и с последующей визуализацией тепловой карты измененных участков (рисунок 9).
Красный цвет – добавившиеся объем на текущей съемке по сравнению с предыдущей (насыпь и прочие элементы актуальной съемки).
Синий цвет – убавившиеся элементы (выемки, каналы, траншеи, котлованы).
Белый цвет - области без или с минимальными изменениями.

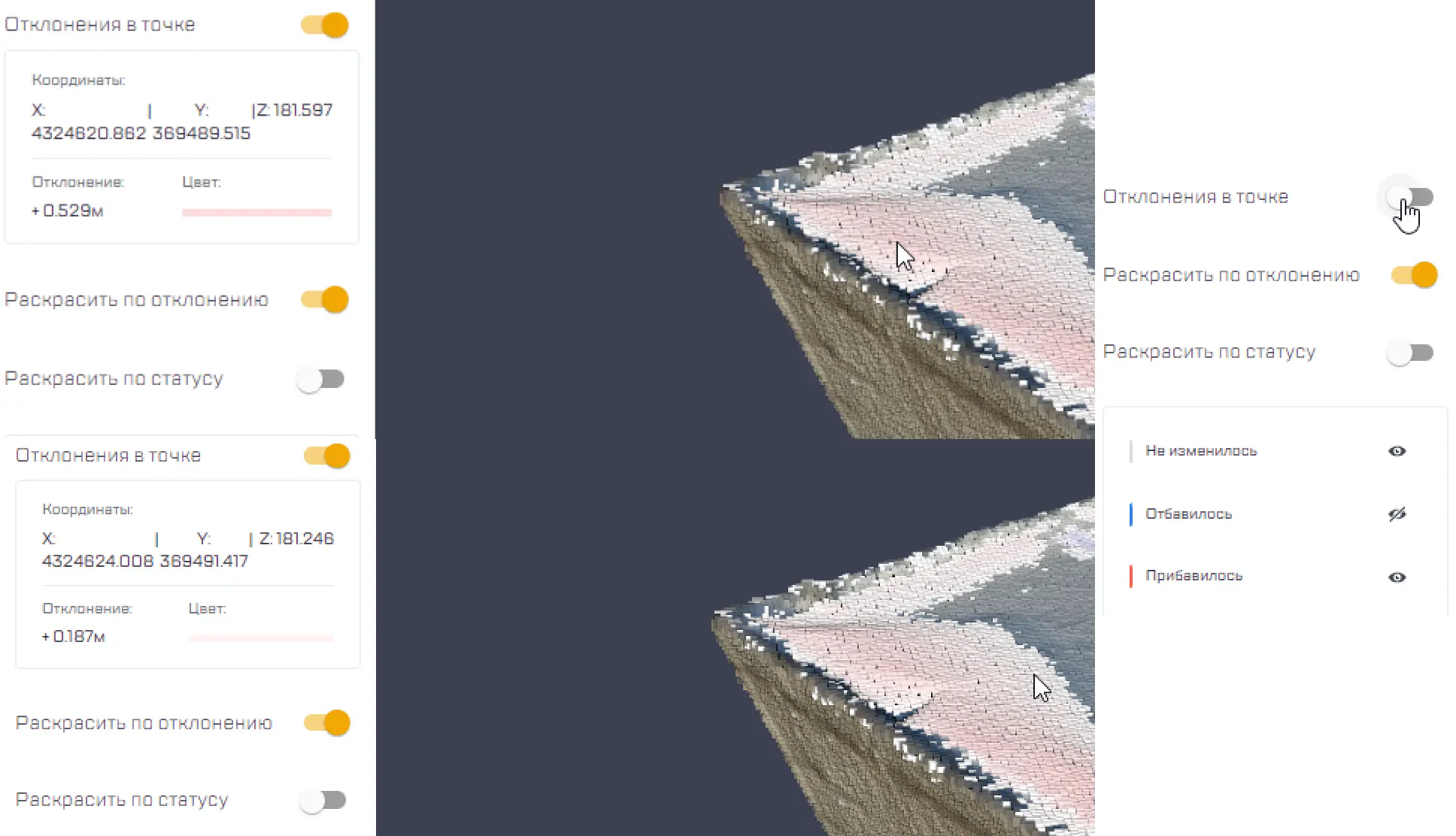

При этом, чем насыщеннее цвет каждой из категорий, тем выше значения отклонения текущей съемки по сравнению с предыдущей. Для каждой области результата сравнения (тепловой карты) можно динамически определить координаты и значение отклонения (рисунок 10).
1. Наглядная иллюстрация добавившегося объема снега на текущей съемке по сравнению с предыдущей в виде тепловой карты.
2. Видимость участков бОльшего скопления снегового объема.
3. Динамическое установление координат каждой точки на выполненном сравнении с советующей ей цветовой градацией (добавилось/убавилось),посредством раздела «Отклонения в точке».
4. Возможность выполнять все необходимые измерения в режиме визуализации результата сравнения.
5. Минимальное количество задействованных людей (2 человека): специалист по выполнению съемок, загрузки данных на платформу, и специалист, выполняющий аналитику на платформе Sarex.
6. Среднее затраченное время – до 60 минут, с учетом оформления данных в отдельный отчет. Время также учитывает ожидания результата заказанного сравнения облаков АФС. Дополнительно необходимо учитывать, что сроки выполнения сравнения могут отличаться в зависимости от объема облаков, между которыми заказывается сравнение.
В этой части статьи мы рассмотрели основные способы определения объема и уровня снегового покрытия, а также способы его мониторинга посредствам съемки АФС и платформы SAREX. Получившиеся значения в дальнейшем сравниваются с проектными значениями воздействия снеговой нагрузки на конструктив крыши и состав кровли.
Данные решения позволяют своевременно устанавливать превышение допустимых значений (или приближение к таковым) и принимать меры по устранению возможных последствий.
Продолжение во второй части авторского материала.
В настоящее время в России уже существуют патентные решения на автоматизированный учет снеговой нагрузки. При этом, если сопоставлять стоимость одного прибора учета с количеством зданий и сопутствующих затрат на их монтаж и обслуживание, целесообразнее нанять стаю кошек, сгребающих снег лапками.
Основные преимущества применения платформы SAREX для решения поставленной задачи:
При этом съемка рассматриваемых зданий производится посредством беспилотного летательного аппарата, и на основе данных съемки уже производятся необходимые операции для расчета снеговой нагрузки.
В этом материале мы рассмотрим несколько способов работы с анализом снеговой нагрузки на платформе Sarex.
Этот способ заключается в простановке аннотаций по углам здания. При этом их количество и месторасположение можно назначать и устанавливать самостоятельно.
Важно! Необходимо провести одну съемку АФС в сезон до снега.
При удалении текущей съемки, на которой были установлены ваши атрибуты, точки мониторинга также удалятся.
Рекомендуется создавать отдельную учетную запись для простановки аннотаций. Это необходимо, так как чем больше пользователей, тем выше риск того, что кто-то по неосторожности сместит точку мониторинга с указанного вами месторасположения. А в случае, если под эту задачу будет использоваться отдельная учетная запись, все внесенные изменения отменятся после обновления страницы.
Теперь мы можем сравнивать значения точек летней и зимней съемки. Сравнение производится по данным точки по оси z. Пример сводного анализа производится вручную. Пример представлен в таблице 1.
Первую съемку, как говорилось ранее, целесообразно производить в сезон до снега. Последующие съемки можно производить уже с необходимым интервалом, который устанавливается индивидуально.
1. Оперативный анализ высот по установленным отметкам.
2. Самостоятельное оформление всех аннотаций по цветовой легенде с возможностью дополнения каждой из точек необходимыми комментариями и медиаданными.
3. Минимальное количество задействованных людей (2 человека): специалист по выполнению съемок, загрузки данных на платформу, и специалист, выполняющий аналитику на платформе Sarex;
4. Среднее затраченное время – до 20 минут, с учетом оформления данных в отдельный отчет.
Инструмент «Профиль высоты» (рисунок 6) также может являться маркером изменения объема снега на рассматриваемом объекте. Однако в его случае необходимо будет производить мониторинг от съемки к съемке и также вручную фиксировать любые изменения, по аналогии с инструментом «Аннотация точки».
Если мониторинг снегового объема через атрибуты точек не позволяет установить весь снеговой объем на крыше, поможет инструмент измерения объема (рисунок 7). Для данного типа мониторинга не обязательно выполнять летнюю съемку, можно начать анализ с текущей зимней съемки.
В случае, если кровля сложной формы, имеет парапет и прочие конструктивные и/или архитектурные элементы, важно обращаться к проектной документации. Это необходимо для того, что вычитать объем этих элементов из получившегося значения. Данная процедура может потребоваться тогда, когда в границы выполненного вами измерения попали данные элементы.
В данном случае мы видим, что удобнее всего выполнить измерение по четырем углам нашего парапета. При этом он будет включен в общий получившийся объем над базовой плоскостью и будет выдавать не корректные значения. Необходимо вручную опустить базовую плоскость на уровень верха кровельной плиты и из получившегося значения объема вычесть объем парапета.
Базовая плоскость – это плоскость, полученная по средним значениям высоты, между всеми точками вашего измерения. В случае, если облако АФС не позволяет выстроить базовую плоскость корректно (например, парапет стены мешает определить верх кровельной плиты), но при этом вы знаете нужное вам высотное значение, вы можете воспользоваться ручным вводом значения базовой плоскости.
После такого ввода, все точки вашей базовой плоскости выравниваются по одной указанной высоте на тот уровень, который вы указали вручную (рисунок 8).
1. Оперативный анализ высот по установленным границам измерения.
2. Самостоятельное оформление измерения по цветовой легенде с возможностью его дополнения необходимыми комментариями и медиаданными.
3. Минимальное количество задействованных людей (2 человека): специалист по выполнению съемок, загрузки данных на платформу, и специалист, выполняющий аналитику на платформе Sarex.
4. Среднее затраченное время – до 30 минут, с учетом оформления данных в отдельный отчет.
Следующий способ мониторинга позволяет наглядно проиллюстрировать скопление снегового покрова на крышах рассматриваемых объектов. Сравнение между съемками – это результат автоматизированного сопоставления данных АФС текущей съемки с предыдущей и с последующей визуализацией тепловой карты измененных участков (рисунок 9).
Красный цвет – добавившиеся объем на текущей съемке по сравнению с предыдущей (насыпь и прочие элементы актуальной съемки).
Синий цвет – убавившиеся элементы (выемки, каналы, траншеи, котлованы).
Белый цвет - области без или с минимальными изменениями.
При этом, чем насыщеннее цвет каждой из категорий, тем выше значения отклонения текущей съемки по сравнению с предыдущей. Для каждой области результата сравнения (тепловой карты) можно динамически определить координаты и значение отклонения (рисунок 10).
1. Наглядная иллюстрация добавившегося объема снега на текущей съемке по сравнению с предыдущей в виде тепловой карты.
2. Видимость участков бОльшего скопления снегового объема.
3. Динамическое установление координат каждой точки на выполненном сравнении с советующей ей цветовой градацией (добавилось/убавилось),посредством раздела «Отклонения в точке».
4. Возможность выполнять все необходимые измерения в режиме визуализации результата сравнения.
5. Минимальное количество задействованных людей (2 человека): специалист по выполнению съемок, загрузки данных на платформу, и специалист, выполняющий аналитику на платформе Sarex.
6. Среднее затраченное время – до 60 минут, с учетом оформления данных в отдельный отчет. Время также учитывает ожидания результата заказанного сравнения облаков АФС. Дополнительно необходимо учитывать, что сроки выполнения сравнения могут отличаться в зависимости от объема облаков, между которыми заказывается сравнение.
В этой части статьи мы рассмотрели основные способы определения объема и уровня снегового покрытия, а также способы его мониторинга посредствам съемки АФС и платформы SAREX. Получившиеся значения в дальнейшем сравниваются с проектными значениями воздействия снеговой нагрузки на конструктив крыши и состав кровли.
Данные решения позволяют своевременно устанавливать превышение допустимых значений (или приближение к таковым) и принимать меры по устранению возможных последствий.
Продолжение во второй части авторского материала.
