3D-панорамы в Sarex

BIM-менеджер группы цифровизации металлургической компании делится опытом использования инструментов Sarex при строительстве завода.

3D-панорамы – вспомогательный инструмент модуля “Съемки” платформы Sarex. Он позволяет в качестве результата аэрофотосъемки получать не только ортофотопланы, но также и панорамные изображения. Панорамы прикреплены к точкам на плане, с их помощью можно быстро сформировать качественную картинку происходящего на стройплощадке.

Мы используем 3D-панорамы в работе над большим проектом строительства металлургического завода. В рамках этого проекта возводится порядка 200 отдельных объектов; для осуществления контроля за таким масштабным строительством мы регулярно выполняем облеты БПЛА с фотокамерой. Дрон перемещается по всей площадке, делает аэрофотосъемку для загрузки на платформу Sarex и задерживается в пяти точках, где нам нужно получить сферические панорамы. Панорамы позволяют уточнять детали, которые плохо видно на плане и в облаке точек, их можно встраивать в отчеты для визуальной демонстрации строительных процессов, что особенно удобно для представления руководству.

Хороший пример сложного объекта, который требует съемки сферических панорам, – электрометаллургический цех. Это крупное здание, около 300 метров в длину, 200 в ширину и 40-60 в высоту, вокруг которого постоянно производятся работы. На данный момент в нем нет оборудования, здание представляет собой металлический каркас с крышей, и сферические панорамы, снятые с двух точек, помогают организовать дополнительный визуальный контроль над строительными работами.

Результаты съемки сферических панорам используются специалистами по планированию, которые могут уточнить все подробности, приблизить изображение, посмотреть расположение временных дорог и объектов, визуально определить выполненные работы: это особенно актуально, когда детализации обычной аэрофотосъемки оказывается недостаточно.

Кроме того, сферические панорамы можно встраивать в отчеты непосредственно на платформе Sarex. Это хороший инструмент для быстрого визуального контроля и презентаций, он не требует больших трудозатрат, но позволяет качественно подать фотографическую информацию.

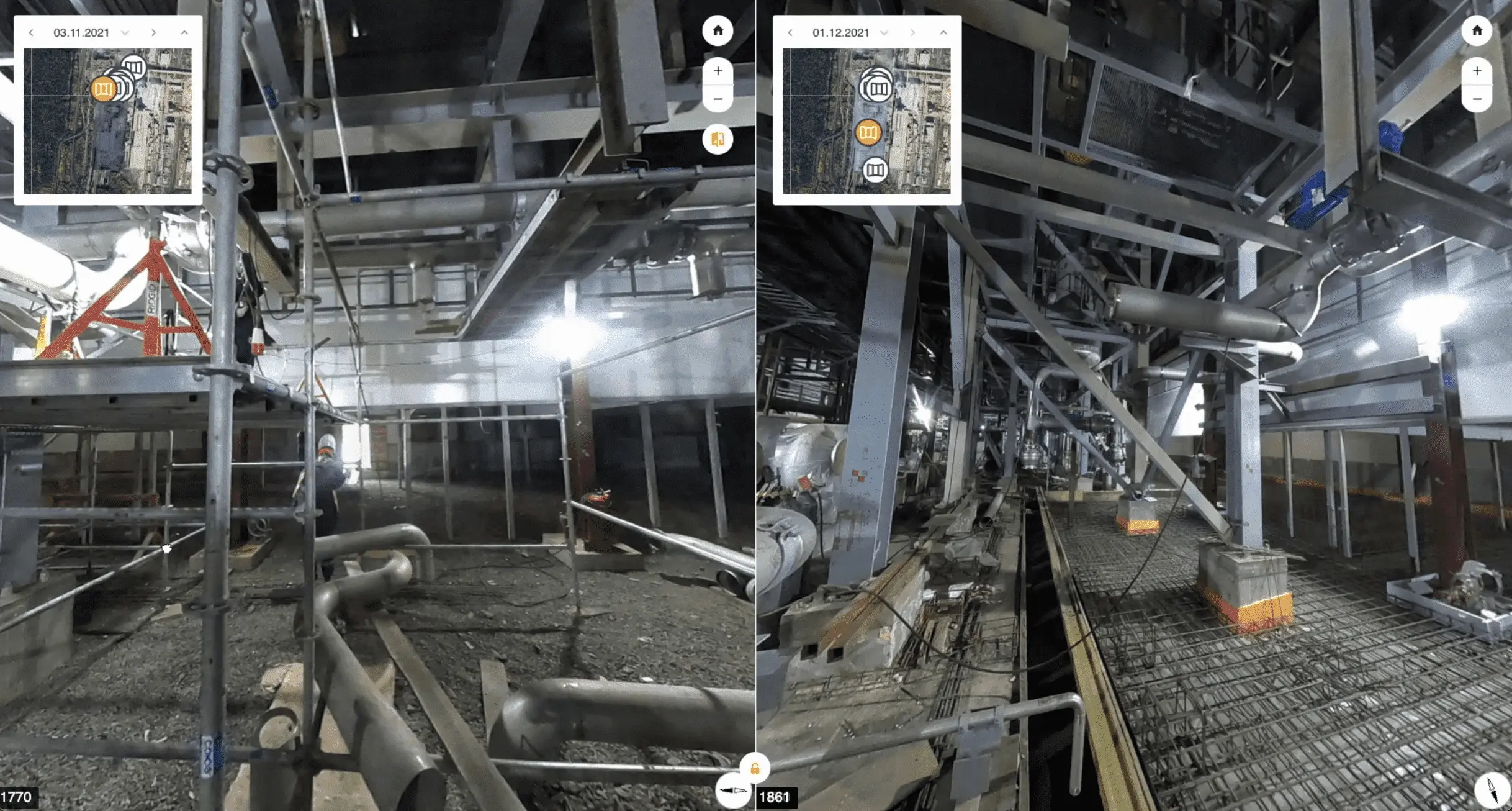

Еще одно применение панорам-360 – съемки внутри крупных объектов после установки стеновых панелей и закрытия теплового контура здания. Такие панорамы позволяют визуально контролировать монтаж оборудования, что, как правило, не требует трудозатратных операций по созданию и сшиванию облаков точек. При этом полученные панорамы так же загружаются на платформу Sarex и могут опять же использоваться для контроля работ и подготовки отчетов.

В целом, важно понимать, что сферические панорамы – в первую очередь вспомогательный инструмент. Их создание не требует серьезного технического оснащения, достаточно базового дрона с камерой.

Функционал для работы с ними есть в большом количестве строительного ПО. Однако платформа Sarex позволяет просматривать сферические панорамы непосредственно в веб-браузере и предлагает уникальные возможности по совмещению панорам-360 с ортофотопланом, облаком точек, BIM-моделью, проектными данными.

Именно такое совмещение делает этот инструмент полезным для быстрого визуального контроля и подготовки качественных визуализаций.

‍
