BIM-технология для проектирования, строительства и эксплуатации

BIM-технология (также известная как ТИМ – технология информационного моделирования) стала неотъемлемой частью современного строительства, проектирования и эксплуатации. Она позволяет не только создавать точные 3D-модели зданий, но и интегрировать данные о материалах, оборудовании, стоимости, сроках и эксплуатационных характеристиках. Благодаря этому подходу проектировщики, строители и эксплуатанты работают в единой цифровой среде, что значительно повышает эффективность процессов, снижает затраты и минимизирует ошибки.

Ключевым преимуществом BIM в строительстве является ее универсальность: технология применима на всех этапах жизненного цикла объекта.

‍На стадии проектирования BIM помогает создать детализированную модель, учесть особенности участка и предусмотреть возможные риски.

На стройплощадке – обеспечить контроль над сроками, ресурсами и качеством. А на этапе эксплуатации она становится основой для управления зданием, его техническим обслуживанием, модернизацией и даже сносом.

‍Стоимость и качество: как BIM снижает издержки и сокращает ошибки

Информационное моделирование напрямую влияет на снижение стоимости строительства и повышение качества работ. Это достигается за счет интеграции всех данных о проекте в единую электронную модель, которая дает возможность анализировать, планировать и прогнозировать результаты на всех этапах проекта.

На стадии проектирования использование BIM помогает сократить количество ошибок, связанных с несогласованностью чертежей. Например, автоматизированные проверки модели выявляют коллизии – пересечения инженерных сетей, конструкций или других элементов, которые невозможно увидеть на традиционных 2D-чертежах.

Такой анализ помогает заранее обнаружить потенциальные конфликты: трубы, проходящие через колонны, или несоответствие подготовленных площадок для оборудования его размерам. Исправление таких ошибок на этапе моделирования в десятки раз дешевле, чем переделки на стройплощадке, где они могут привести к задержкам, перерасходу материалов и дополнительным затратам.

Кроме того, BIM позволяет точнее планировать бюджет проекта. Модели 5D добавляют к геометрии (3D) и времени (4D) стоимость материалов, работ и оборудования. Это дает возможность сравнивать альтернативные варианты решений, выбирать оптимальные и избегать перерасхода средств.

Применение BIM-технологий на этапе строительства повышает прозрачность процессов. Менеджеры могут контролировать расход материалов, отслеживать фактическое выполнение работ и сравнивать его с планом. Такой подход помогает избежать неожиданной нехватки ресурсов, нарушений графика и связанных с этим финансовых потерь.

Качество также возрастает за счет точности выполнения работ. BIM-модели содержат точные геометрические данные, которые могут быть использованы для автоматизации производства строительных элементов.

Например, при изготовлении строительных элементов на станках с ЧПУ информация из BIM-модели может напрямую использоваться управляющим оборудованием для задания программ работы. Это исключает ошибки, которые могут возникнуть при ручной передаче чертежей или спецификаций.

Наконец, технология BIM приносит пользу и на этапе эксплуатации. Модель содержит информацию о конструктивных элементах здания, оборудовании, узлах инженерных систем, их характеристиках и сроках службы. Это позволяет эффективно планировать техническое обслуживание и замену оборудования, избегая внеплановых затрат и продлевая срок эксплуатации.

Интеграция BIM с ИТ-технологиями: от СОД до цифровых двойников

Информационное моделирование раскрывает свой потенциал наиболее полно, когда интегрируется с другими цифровыми инструментами. Среди ключевых направлений – использование среды общих данных (СОД) для координации работы участников проекта и создание цифрового двойника объекта для управления им в реальном времени.

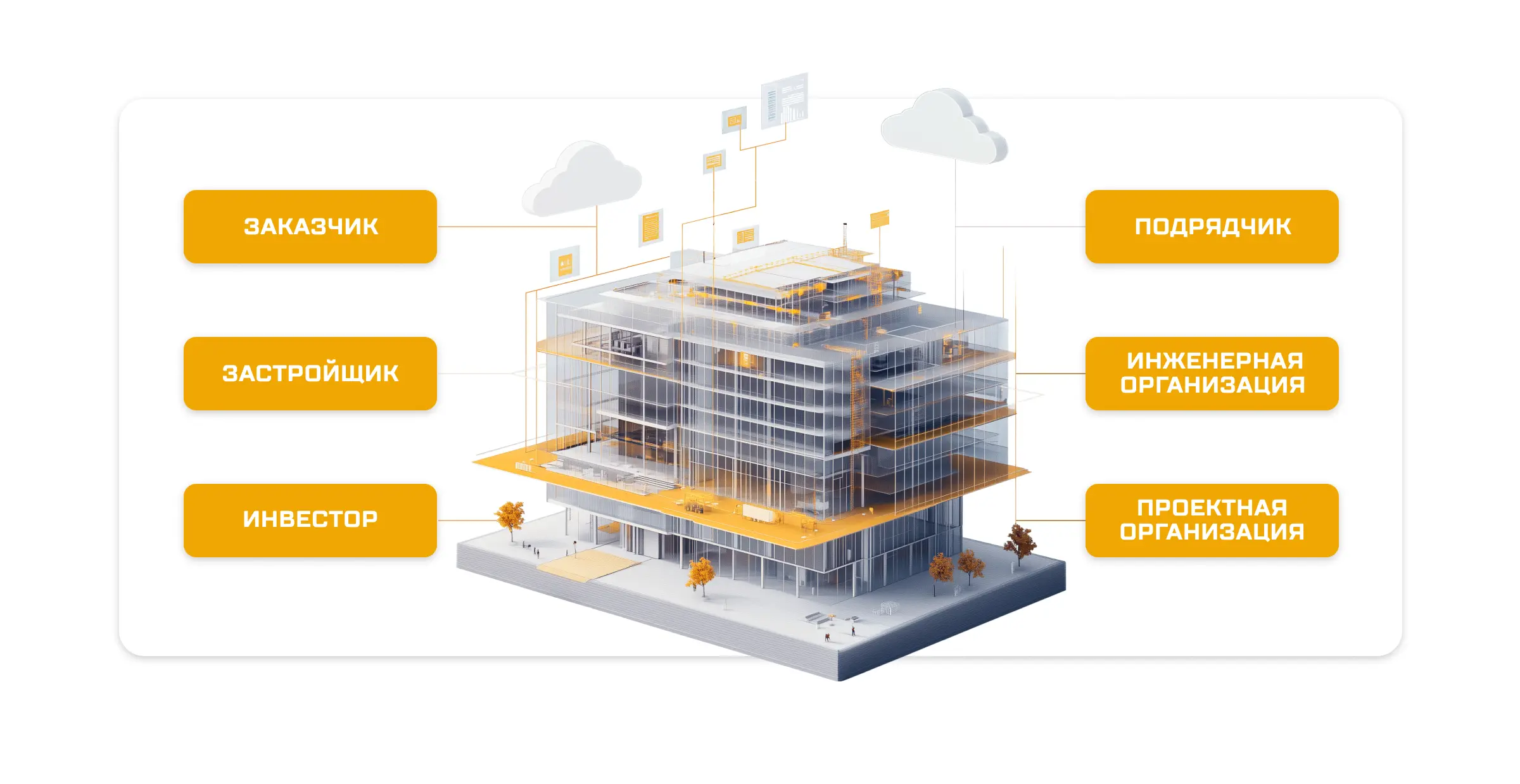

Среда общих данных: основа эффективной координации

СОД (англ. Common Data Environment, CDE) – это централизованная платформа, где хранятся и обрабатываются все данные проекта. Ее основная цель – объединить участников в едином информационном пространстве, обеспечив доступность и актуальность используемой ими информации на каждом этапе.

В отличие от традиционного подхода, где документы часто хранятся разрозненно, СОД позволяет:

• гарантировать, что все участники работают с одной версией документации, минимизируя риски ошибок;
• централизованно управлять доступом к информации, сохраняя историю изменений;
• автоматизировать процессы согласования и проверки, ускоряя принятие решений.

СОД особенно важна для крупных и сложных проектов, где задействовано множество подрядчиков. Например, изменения, внесенные проектировщиком в BIM-модель, автоматически становятся доступными строителям и поставщикам, что предотвращает ошибки, связанные с использованием устаревшей документации.

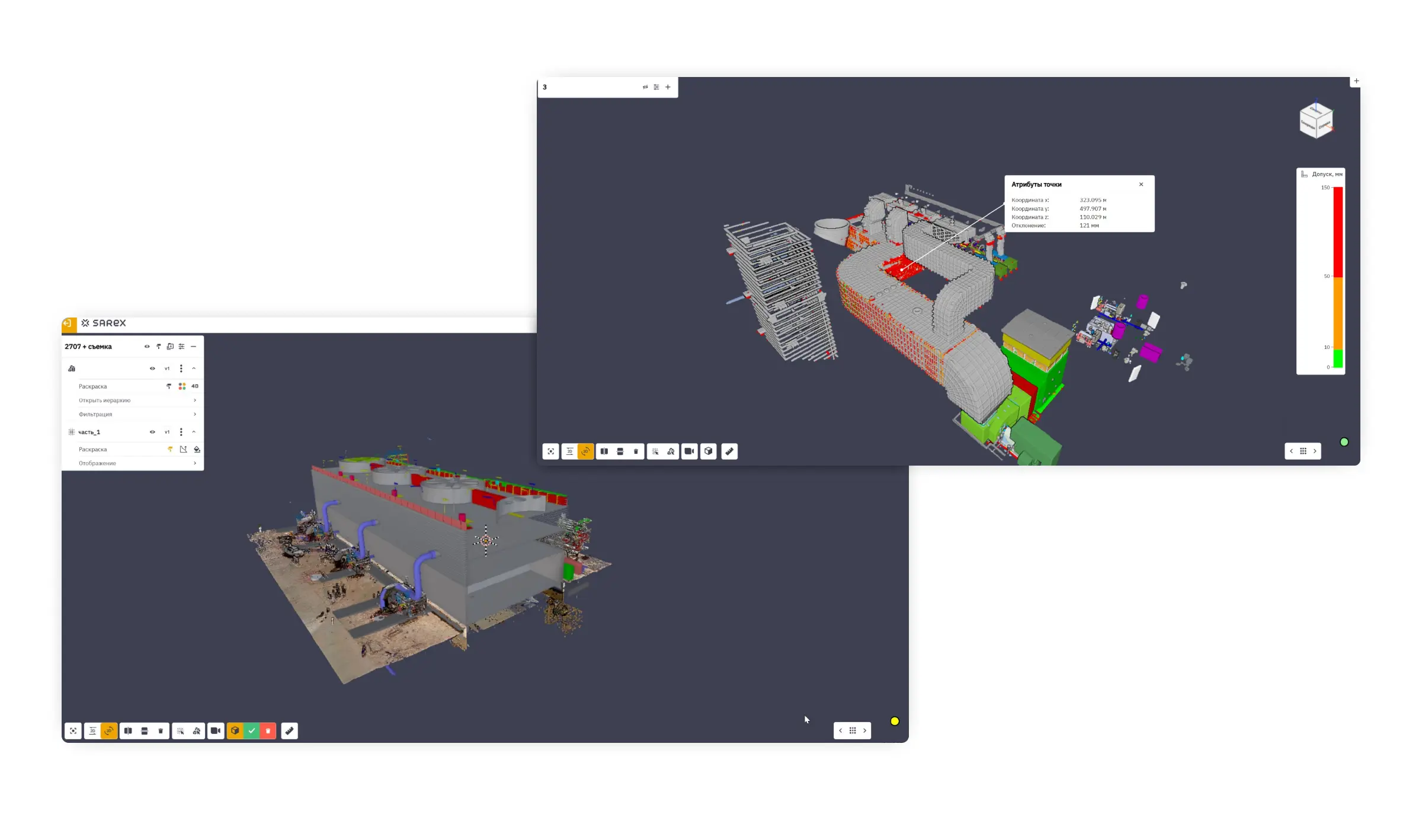

Цифровой двойник: новая эра управления объектами

Цифровой двойник – это динамическая копия здания или сооружения, которая сочетает в себе BIM-модель и информацию, поступающую в реальном времени с датчиков и других источников фактических данных. Если BIM-модель – это проектная документация, то цифровой двойник дает возможность отслеживать строительные процессы в реальном времени, анализировать их точность и качество, а также оптимизировать эксплуатацию.

На этапе строительства цифровой мониторинг обеспечивает полную прозрачность выполнения работ. Интеграция с информационным моделированием дает возможность формирования цифрового двойника, что позволяет:

• сравнивать плановые данные BIM-модели с фактическим выполнением, фиксируя отклонения и помогая оперативно корректировать графики;
• использовать информацию с датчиков, лазерных сканеров и беспилотных аппаратов для контроля качества и безопасности на площадке;
• оптимизировать логистику и использование ресурсов, минимизируя простои и перерасход материалов.

Эти функции делают цифровой двойник мощным инструментом для мониторинга строительства, предотвращая задержки и перерасход бюджета. Например, в реальном времени можно оценить, насколько укладка бетона или монтаж конструкций соответствуют проектным параметрам.

‍

На этапе эксплуатации цифровой двойник открывает новые возможности для управления объектом:

• интеграция с IoT-устройствами обеспечивает отслеживание состояния инженерных систем, прогнозирование износа оборудования и планирование обслуживания;
• анализ исторических данных помогает выявлять закономерности и оптимизировать эксплуатационные расходы;
• для модернизации здание можно виртуально протестировать, оценив влияние изменений на его структуру и функции.

Интеграция BIM, СОД и цифровых двойников создает новый уровень управляемости проекта. Эти технологии становятся не просто инструментами, а стратегическим преимуществом в современном строительстве.

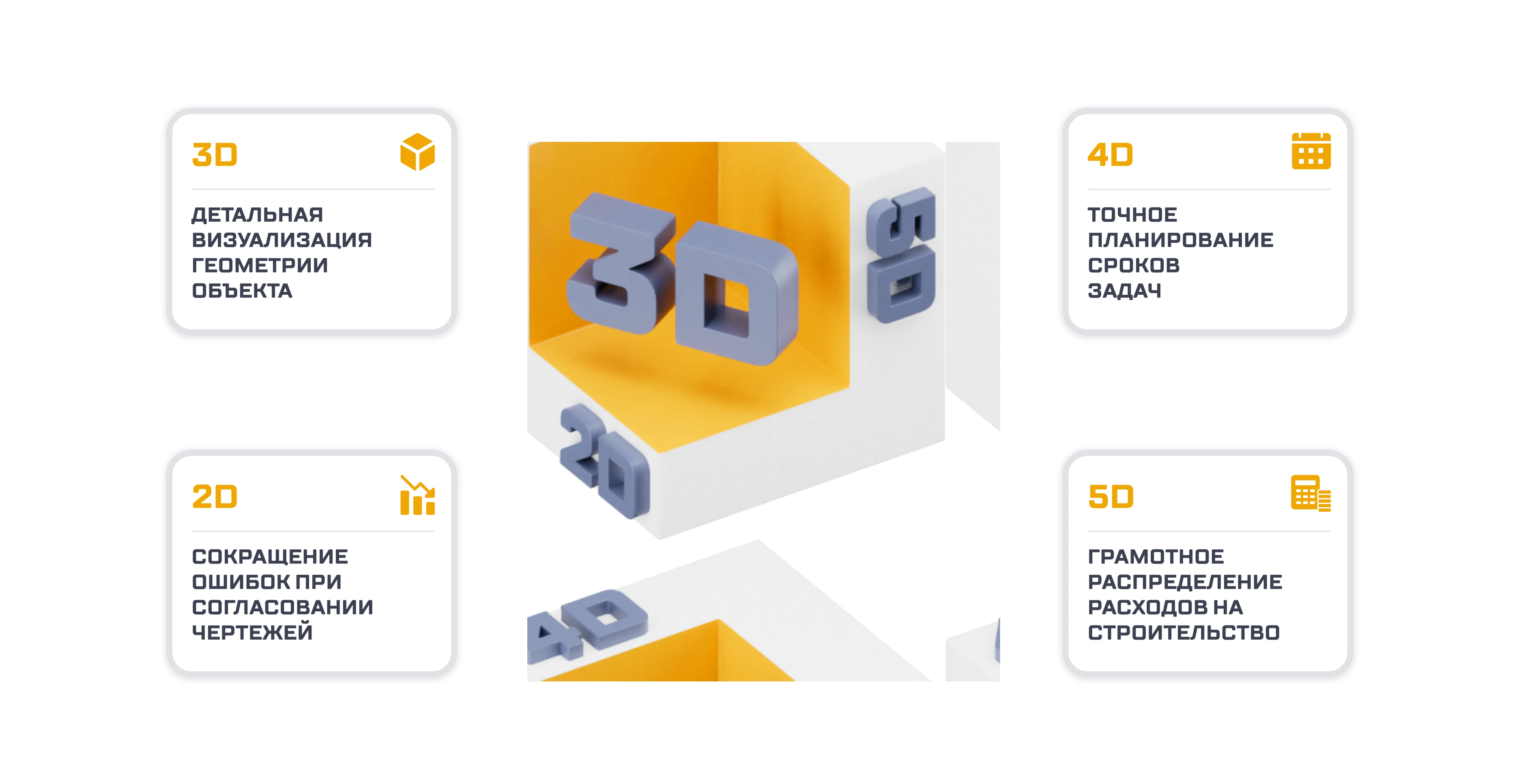

4D, 5D и 6D-проектирование: больше, чем просто модели

BIM-модели описывают объект с помощью 3D-геометрии, но это лишь начало. Сегодня информационное моделирование расширяется до 4D, 5D и 6D измерений, что добавляет новые пласты данных, оптимизирующих и упрощающих управление всем проектом.

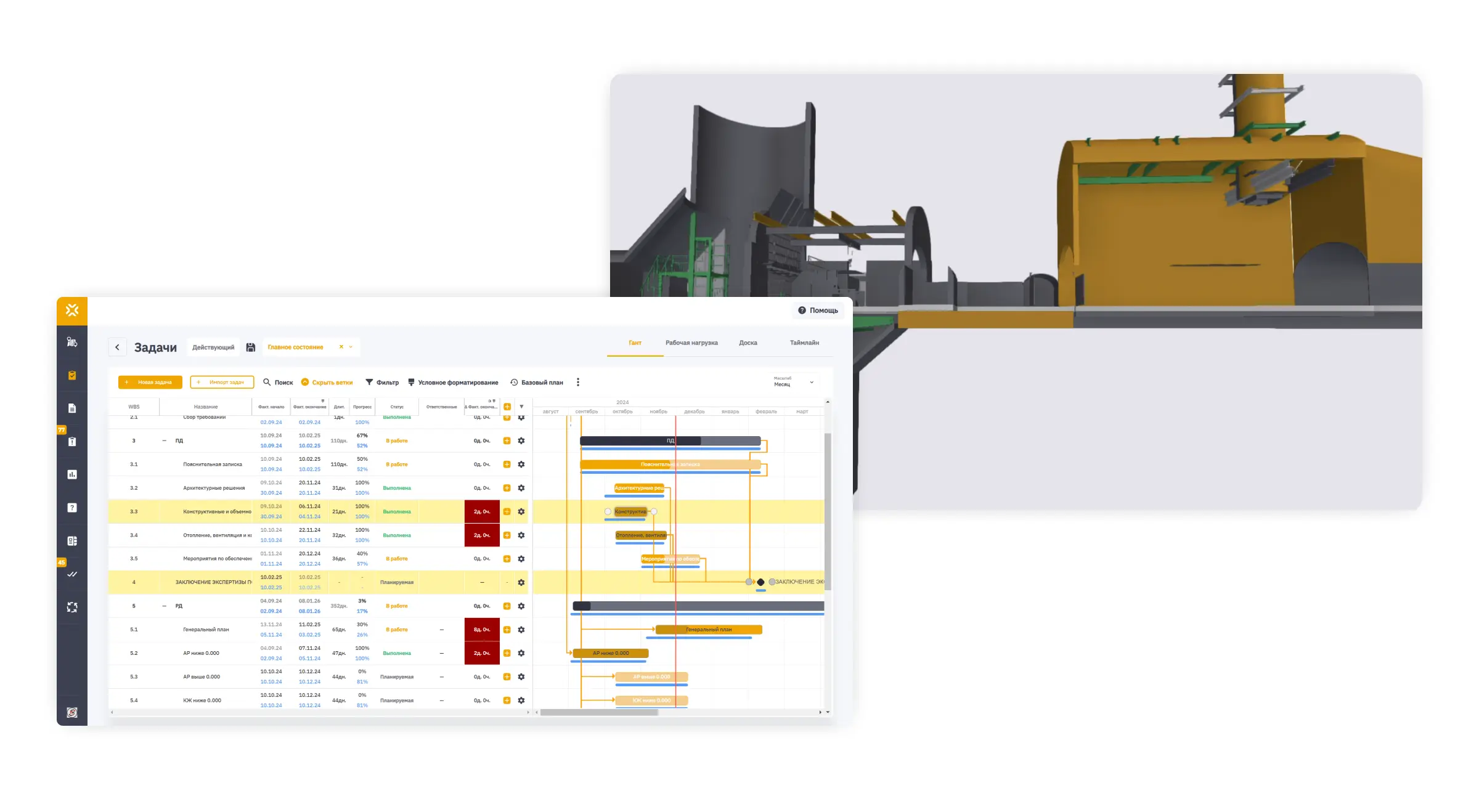

4D: управление сроками

4D-проектирование добавляет в BIM-модель измерение времени. Это позволяет создавать детализированные графики выполнения работ, где каждая задача связана с определенным элементом модели. Благодаря этому:

• менеджеры могут визуализировать весь строительный процесс, видеть взаимосвязь задач и прогнозировать риски задержек;
• строители получают ясное представление о последовательности работ и сроках их выполнения;
• контроль хода работ становится проще благодаря возможностям сопоставления планового графика с фактическими состоянием.

‍

Пример: сложность подземных работ состоит в том, что они ведутся в крайне ограниченном пространстве и требуют тщательного расчета как человеческих ресурсов, так и очередности монтажа оборудования. 4D-проектирование позволяет привязать график проведения работ к трехмерной модели, чтобы точно спланировать логистику, загруженность временных площадок для хранения и последовательность монтажных работ.

5D: управление стоимостью

5D-проектирование добавляет к BIM-модели стоимость материалов, работ и оборудования. Эта информация интегрируется с временными данными (4D), что позволяет:

• вести точный расчет бюджета и прогнозировать финансовые затраты на каждом этапе;
• сравнивать альтернативные проектные решения по их стоимости;
• отслеживать изменения бюджета в реальном времени при внесении корректировок в проект.

Например, если архитектор меняет тип фасадных панелей, 5D-модель мгновенно пересчитывает стоимость нового решения и показывает его влияние на общий бюджет.

6D: эксплуатация и устойчивое развитие

6D-моделирование фокусируется на эксплуатации объекта и его устойчивости. BIM-модель дополняется техническими характеристиками элементов, сроками службы, энергоэффективностью и другими аспектами, влияющими на эксплуатационные расходы. Это позволяет:

• планировать техническое обслуживание и ремонт с учетом реальной информации о состоянии оборудования;
• оптимизировать потребление ресурсов и снижать эксплуатационные затраты;
• интегрировать здание или сооружение в концепцию устойчивого развития, анализируя его экологический след.

Пример: 6D-модель может включать подробности о теплопроводности материалов фасада, что позволяет оценить тепловые потери здания и предложить решения для их снижения.

Таким образом, 4D, 5D и 6D-проектирование – это не просто дополнительные измерения, а инструменты, которые делают управление строительством и эксплуатацией более точным, прозрачным и устойчивым.

Этап эксплуатации: расширенные возможности BIM для управления объектом

Этап эксплуатации – это самый продолжительный период в жизненном цикле здания, где эффективность управления напрямую влияет на экономию средств, снижение эксплуатационных рисков и долговечность объекта. Современные BIM-технологии предоставляют новые инструменты для этого этапа.

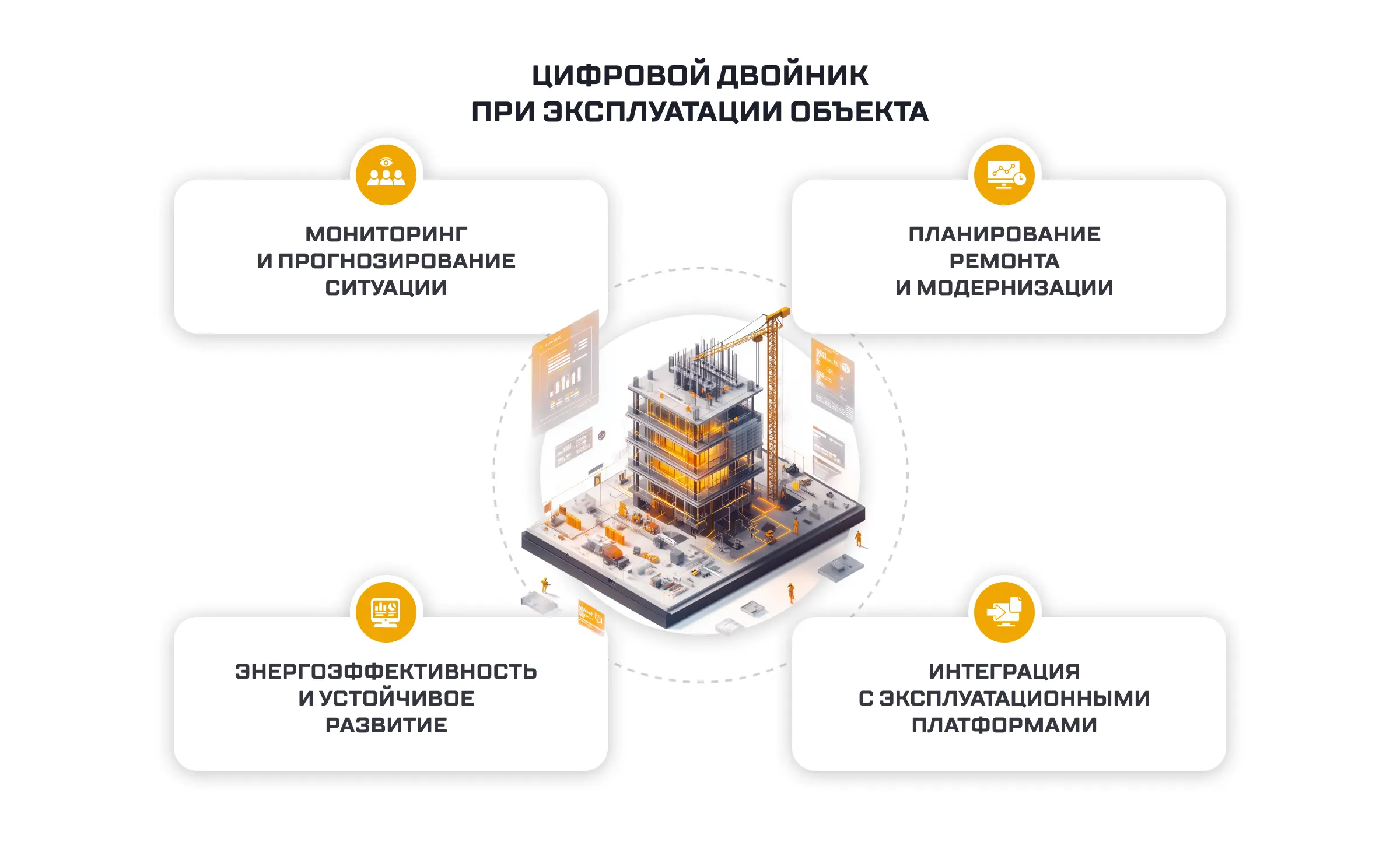

Цифровой двойник в эксплуатации: мониторинг и прогнозирование

На этапе эксплуатации двойник становится центральным элементом управления. Интеграция данных с IoT-сенсоров, систем BMS (управление зданием, Building Management System) и других источников позволяет:

• мониторить состояние инженерных систем в реальном времени, например, собирать данные о работе вентиляции или отопления для оперативного устранения неисправностей;
• прогнозировать износ оборудования, опираясь на фактические данные о нагрузках и условиях эксплуатации;
• снижать затраты на эксплуатацию благодаря переходу от регламентного обслуживания к предиктивному.

Пример: вместо запланированной замены фильтров через строго установленный срок, система контролирует их загрузку и предлагает заменить их только тогда, когда эффективность работы действительно начинает снижаться.

Планирование ремонта и модернизации

BIM-модели в сочетании с цифровым двойником позволяют:

• хранить актуальные данные обо всех инженерных системах и материалах здания;
• создавать симуляции изменений и анализировать их влияние на объект, например, добавить новую инженерную систему или провести перепланировку можно сначала виртуально;
• оптимизировать графики ремонтов, согласовывая их с эксплуатационными нагрузками здания.

Энергоэффективность и устойчивое развитие

Использование BIM-моделей позволяет управлять ресурсопотреблением объекта, в том числе:

• сравнивать фактические показатели энергопотребления с запланированными, выявляя отклонения;
• планировать мероприятия по повышению энергоэффективности, такие как установка современных изоляционных материалов или модернизация инженерных систем;
• отслеживать экологический след объекта и снижать его за счет внедрения решений для устойчивого развития.

Интеграция с эксплуатационными платформами

BIM становится не только инструментом проектирования, но и основой для работы с ИТ-платформами управления недвижимостью. Интеграция с такими системами дает:

• полный доступ к проектной документации в части, необходимой для эксплуатации здания, и истории ее изменений;
• автоматическое создание заявок на ремонт или обслуживание;
• аналитику использования пространства здания, что особенно актуально для коммерческих объектов.

Преимущества для владельцев и управляющих компаний

Эффективная эксплуатация с использованием BIM и современных технологий позволяет:

• увеличить срок службы здания за счет своевременного ремонта и модернизации;
• оптимизировать эксплуатационные расходы, исключая лишние траты;
• сделать управление зданием более очевидным и прогнозируемым.

Таким образом, BIM на этапе эксплуатации – это не просто инструмент, а стратегическое решение, которое помогает не только экономить ресурсы, но и создавать комфортную и безопасную среду для пользователей объекта.

Заключение

Применение BIM-технологий открывают новые горизонты в проектировании, строительстве и эксплуатации объектов. От повышения точности планирования и оптимизации бюджета до прозрачного управления эксплуатацией – BIM становится незаменимым инструментом для всех участников строительного процесса. Интеграция с цифровыми двойниками, IoT и средой общих данных позволяет решать задачи любой сложности и обеспечивать долгосрочную эффективность объектов. Будущее строительства – за технологиями, которые делают проекты более устойчивыми, экономичными и удобными для всех пользователей.
