В цифровом строительстве разработка BIM-моделей играет ключевую роль. От уровня детализации зависит, насколько точно модель передает проектные решения, помогает ли она команде избегать ошибок и насколько эффективно используется на каждом этапе жизненного цикла проекта. Однако вокруг этой темы сложилось множество мифов: кто-то считает, что «чем больше деталей, тем лучше», а кто-то, напротив, не видит смысла в высоких уровнях проработки. В этой статье мы разберем, что такое детализация, какие уровни проработки существуют и почему важно найти баланс между подробностями и реальными потребностями проекта.
LOD (англ. Level of Development, уровень проработки) – это стандарт, позволяющий структурировать и описывать содержание строительных BIM-моделей. Он помогает четко определить, какие элементы модели включены, насколько они детализированы и какую информацию содержат.
Важно понимать, что LOD — это американский стандарт, разработанный BIMForum. Существуют другие версии – международный ISO 19650, британский PAS 1192, германский HOAI и т.д. В России нет официального стандарта LOD, но традиционно компании ориентируются на разработку BIMForum, о которой и пойдет речь дальше.

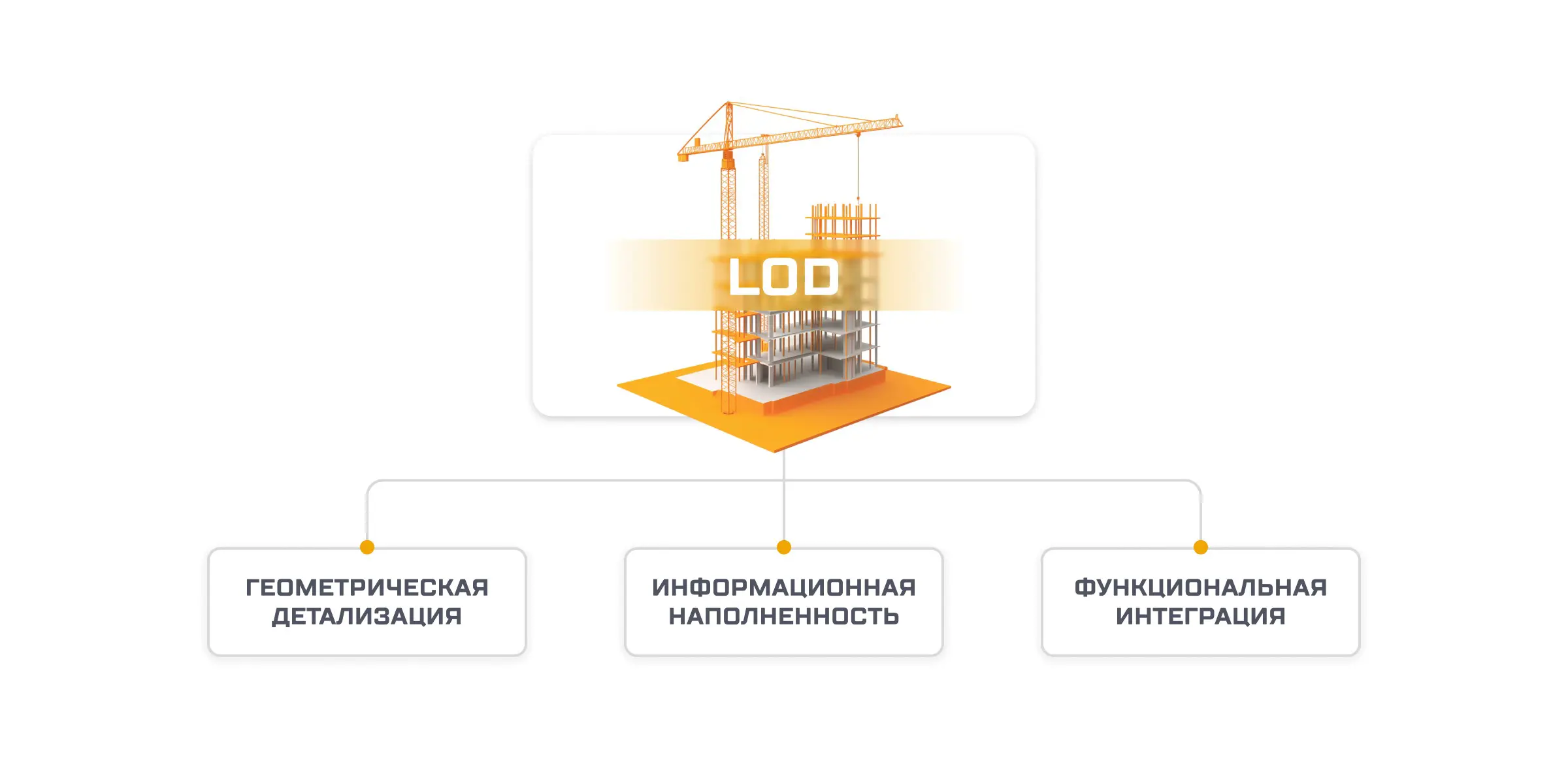

Стандарт сочетает в себе три ключевых компонента:
Например, окно на разных уровнях проработки может быть просто показано как проем в стене, детализировано с рамой и стеклопакетом, или включать информацию о производителе и эксплуатационных характеристиках.
Стандарт помогает:
Без использования LOD можно столкнуться с проблемами избыточной или недостаточной детализации BIM-модели, а также разночтениями между участниками проекта. Использование единого и понятного всем стандарта позволяет избежать этих проблем, задавая ясные ориентиры для каждой стадии проектирования, строительства и эксплуатации.
Система LOD включает несколько уровней, которые описывают, насколько подробно проработаны элементы модели. Каждый соответствует определенному этапу жизненного цикла проекта и содержит свои требования к геометрии и информационной насыщенности.
.png)
Здесь элементы представлены схематично. Модель дает общее представление о проекте, но не подходит для точных расчетов.
Модель приобретает более четкие формы, элементы дополнены приблизительными размерами и расположением.
Элементы уже обладают точными размерами, привязкой к реальным координатам и конструктивной проработкой.
Элементы архитектурной модели координируются с другими системами и конструкциями. Это необязательный уровень, который добавляется при необходимости по согласованию со всеми участниками проекта.
Модель включает полную информацию о конструктивных элементах и технологии их производства.
Финальный уровень, который используется для управления зданием на этапе эксплуатации.
Что такое LOD 2
Под LOD 2 иногда понимается уровень детализации, близкий к тому, что в международных стандартах обозначается как LOD 200. На этом уровне элементы модели имеют обобщенную геометрию, без точного описания всех деталей. Такая проработка часто используется на ранних этапах проектирования, когда важно оценить концепцию, проработать общие объемы и связи между элементами, но нет необходимости в точных данных для закупок или строительства. LOD 2 – это удобный компромисс, позволяющий сократить время на моделирование и сосредоточиться на базовых аспектах проекта.

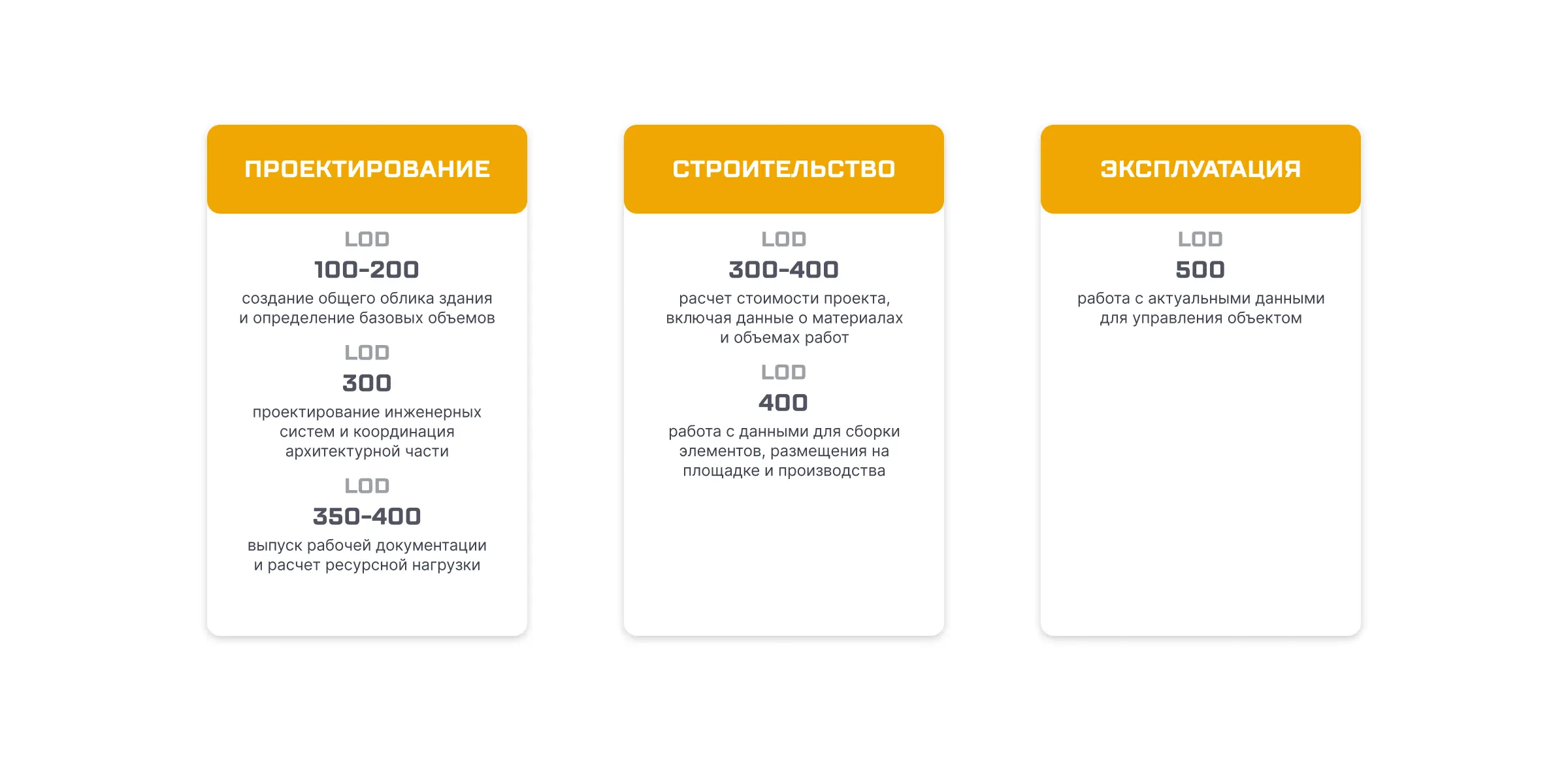

Уровень детализации выбирается исходя как из этапа проекта, так и задач конкретных специалистов:
- Например, на стадиях концепции и эскизного проектирования архитекторы работают с LOD 100–200, чтобы создать общий облик здания и определить базовые объемы, и с 300 для разработки проектной документации.
- Проектировщикам инженерных систем для координации с архитектурной частью нужен уровень 300, а для выпуска рабочей документации или расчета нагрузки требуется 350 или 400.
- На стадии строительства важно использовать LOD 400: это позволит включить все данные для сборки элементов, их размещения на площадке и производства.
- Сметчикам необходима информация об элементах на уровнях 300–400 для точного расчета стоимости проекта, включая данные о материалах и объемах работ.
- Эксплуатирующие организации работают с моделями LOD 500, так как они содержат актуальные данные для управления объектом.

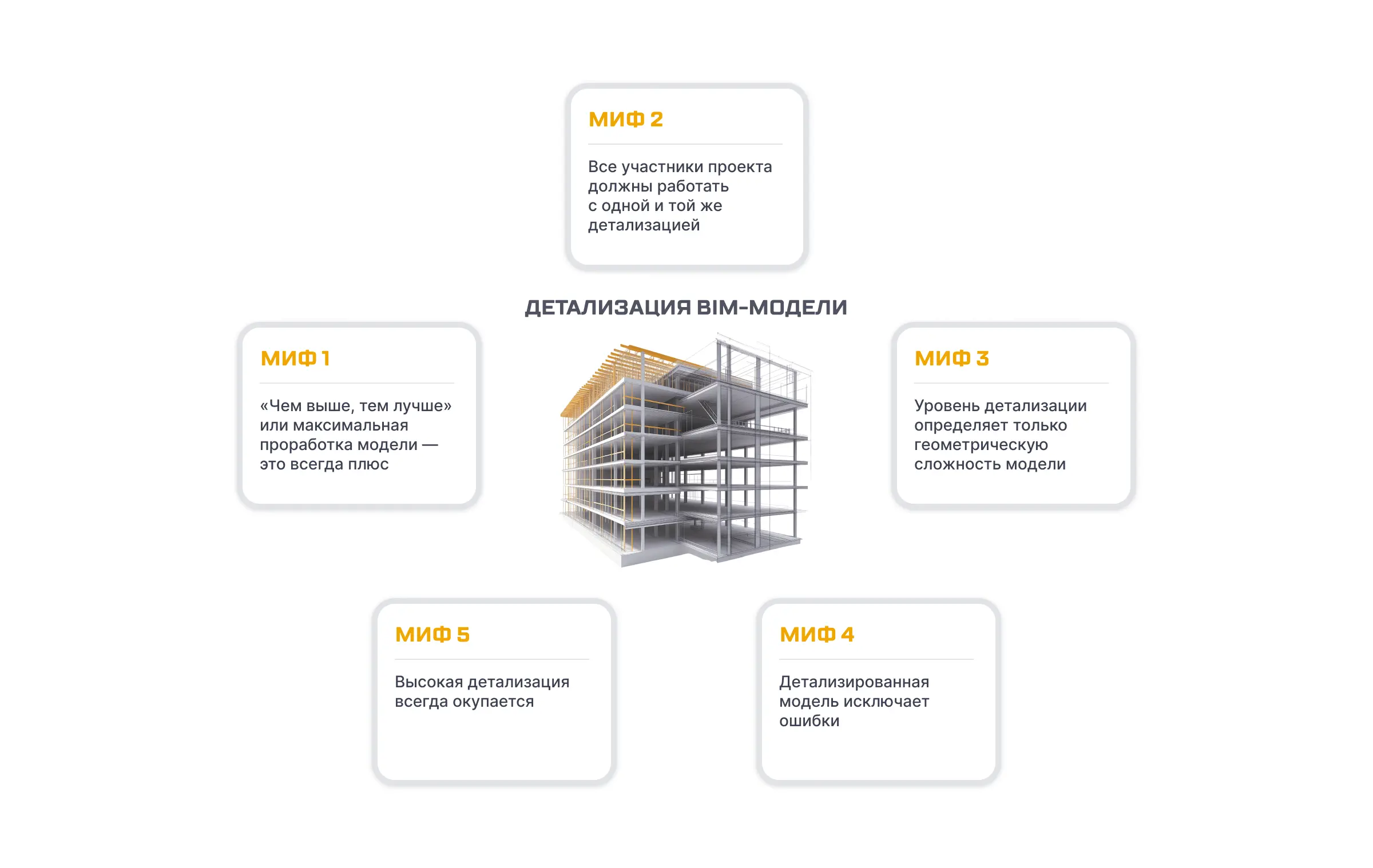

Миф 1: Чем выше, тем лучше.
На первый взгляд кажется, что максимальная проработка модели – это всегда плюс. Однако в реальности избыточная детализация не только увеличивает время и затраты на разработку BIM-модели, но и может усложнить ее использование. Например, для ранних стадий проектирования достаточно общего представления, а на этапе эксплуатации детализированные элементы строительных конструкций могут оказаться лишними, поскольку не влияют на управление объектом.
Миф 2: Все участники проекта должны работать с одной и той же детализацией.
Некоторые считают, что модель должна быть одинаково проработанной для всех участников процесса. На самом деле, для каждой роли необходим свой уровень: проектировщику важно видеть инженерные системы, подрядчику – чертежи конструкций, а заказчику – общий вид проекта. Современные BIM-платформы позволяют настраивать отображение и доступ к информации в зависимости от роли участника проекта.
Миф 3: LOD определяет только геометрическую сложность модели.
Детализация часто ассоциируется исключительно с геометрией. Но это не так. Помимо визуальной составляющей, стандарт включает информацию о свойствах элементов, их функциональных характеристиках и взаимосвязях. Например, система вентиляции на 300 может содержать точные размеры, а на 400 – данные о производителе и стоимости.
Миф 4: Детализированная модель исключает ошибки.
Высокая детализация не приводит к автоматическому устранению ошибок. Даже идеально детализированная модель может содержать противоречия, если в команде не налажена координация. Более того, сложность модели может затруднять обнаружение конструктивных проблем.
Как наладить координацию
Для эффективной координации работы команды стоит использовать Среду общих данных (СОД). Она упрощает доступ к актуальным версиям модели и документации, не требуя установки специализированного программного обеспечения. Это позволяет всем участникам проекта видеть полную картину, вовремя выявлять нестыковки и оперативно вносить изменения. Использование СОД минимизирует риски, связанные с человеческими ошибками, и повышает прозрачность рабочих процессов.
Миф 5: Высокая детализация всегда окупается.
Создание высокодетализированных моделей требует значительных ресурсов, но не всегда оправдывает вложения. Для временных объектов и конструкций или проектирования на стадии тендера часто достаточно моделей с базовой проработкой.
Грамотное планирование проработки позволяет не только оптимизировать затраты, но и повысить эффективность работы над проектом на всех этапах его жизненного цикла.
На разных стадиях жизненного цикла здания могут потребоваться разные степени проработки:

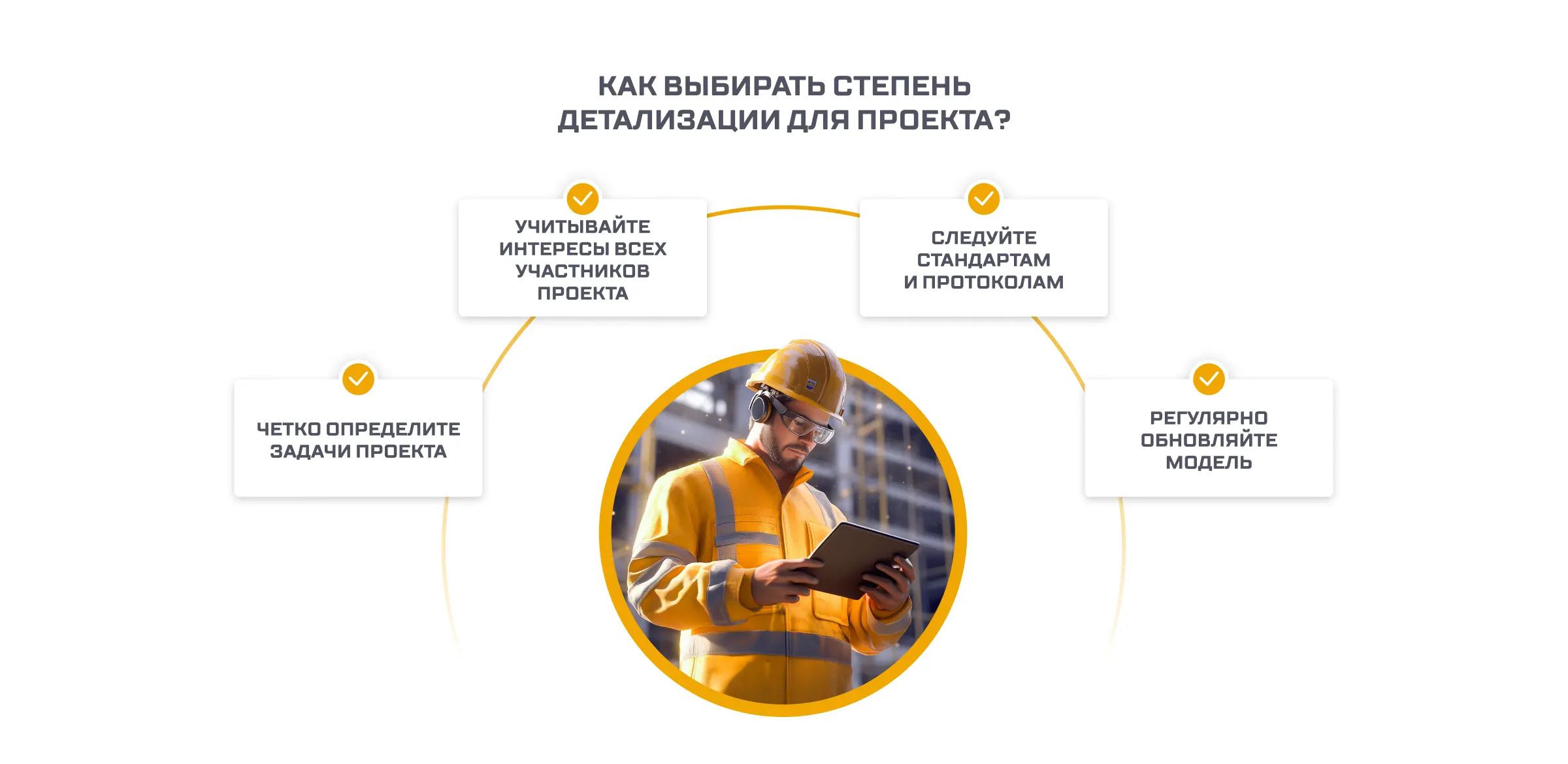

Определите, какие задачи стоят перед проектом на текущем этапе, чтобы избежать лишних затрат на избыточную детализацию элементов, которые могут не потребоваться в утвержденной модели.
Потребности проектировщиков, подрядчиков и заказчиков отличаются. Например:
Согласуйте проработку моделей с каждой из команд, чтобы модель оставалась полезной и удобной для всех.
Используйте общепринятые стандарты (например, BIMForum или российский свод правил 333.1325800.2020 «Информационное моделирование в строительстве») для согласования уровней детализации. Это поможет избежать недоразумений между участниками проекта.
BIM модель – это живой инструмент, который требует актуализации данных. Обновляйте информацию о характеристиках элементов, изменениях в проекте или новых решениях по мере их внедрения.
Детализация BIM-моделей – это инструмент, который помогает повысить точность проектирования, упростить управление строительством и сократить издержки. Важно помнить, что выбор должен быть продиктован потребностями конкретного этапа проекта, а не стремлением к максимальной проработке моделей «на всякий случай». LOD – это гибкий инструмент, который помогает адаптировать модель к задачам команды. Используйте уровни детализации осознанно, чтобы получать максимум пользы от BIM на каждом этапе жизненного цикла проекта.
В цифровом строительстве разработка BIM-моделей играет ключевую роль. От уровня детализации зависит, насколько точно модель передает проектные решения, помогает ли она команде избегать ошибок и насколько эффективно используется на каждом этапе жизненного цикла проекта. Однако вокруг этой темы сложилось множество мифов: кто-то считает, что «чем больше деталей, тем лучше», а кто-то, напротив, не видит смысла в высоких уровнях проработки. В этой статье мы разберем, что такое детализация, какие уровни проработки существуют и почему важно найти баланс между подробностями и реальными потребностями проекта.
LOD (англ. Level of Development, уровень проработки) – это стандарт, позволяющий структурировать и описывать содержание строительных BIM-моделей. Он помогает четко определить, какие элементы модели включены, насколько они детализированы и какую информацию содержат.
Важно понимать, что LOD — это американский стандарт, разработанный BIMForum. Существуют другие версии – международный ISO 19650, британский PAS 1192, германский HOAI и т.д. В России нет официального стандарта LOD, но традиционно компании ориентируются на разработку BIMForum, о которой и пойдет речь дальше.
Стандарт сочетает в себе три ключевых компонента:
Например, окно на разных уровнях проработки может быть просто показано как проем в стене, детализировано с рамой и стеклопакетом, или включать информацию о производителе и эксплуатационных характеристиках.
Стандарт помогает:
Без использования LOD можно столкнуться с проблемами избыточной или недостаточной детализации BIM-модели, а также разночтениями между участниками проекта. Использование единого и понятного всем стандарта позволяет избежать этих проблем, задавая ясные ориентиры для каждой стадии проектирования, строительства и эксплуатации.
Система LOD включает несколько уровней, которые описывают, насколько подробно проработаны элементы модели. Каждый соответствует определенному этапу жизненного цикла проекта и содержит свои требования к геометрии и информационной насыщенности.
Здесь элементы представлены схематично. Модель дает общее представление о проекте, но не подходит для точных расчетов.
Модель приобретает более четкие формы, элементы дополнены приблизительными размерами и расположением.
Элементы уже обладают точными размерами, привязкой к реальным координатам и конструктивной проработкой.
Элементы архитектурной модели координируются с другими системами и конструкциями. Это необязательный уровень, который добавляется при необходимости по согласованию со всеми участниками проекта.
Модель включает полную информацию о конструктивных элементах и технологии их производства.
Финальный уровень, который используется для управления зданием на этапе эксплуатации.
Что такое LOD 2
Под LOD 2 иногда понимается уровень детализации, близкий к тому, что в международных стандартах обозначается как LOD 200. На этом уровне элементы модели имеют обобщенную геометрию, без точного описания всех деталей. Такая проработка часто используется на ранних этапах проектирования, когда важно оценить концепцию, проработать общие объемы и связи между элементами, но нет необходимости в точных данных для закупок или строительства. LOD 2 – это удобный компромисс, позволяющий сократить время на моделирование и сосредоточиться на базовых аспектах проекта.
Уровень детализации выбирается исходя как из этапа проекта, так и задач конкретных специалистов:
- Например, на стадиях концепции и эскизного проектирования архитекторы работают с LOD 100–200, чтобы создать общий облик здания и определить базовые объемы, и с 300 для разработки проектной документации.
- Проектировщикам инженерных систем для координации с архитектурной частью нужен уровень 300, а для выпуска рабочей документации или расчета нагрузки требуется 350 или 400.
- На стадии строительства важно использовать LOD 400: это позволит включить все данные для сборки элементов, их размещения на площадке и производства.
- Сметчикам необходима информация об элементах на уровнях 300–400 для точного расчета стоимости проекта, включая данные о материалах и объемах работ.
- Эксплуатирующие организации работают с моделями LOD 500, так как они содержат актуальные данные для управления объектом.
Миф 1: Чем выше, тем лучше.
На первый взгляд кажется, что максимальная проработка модели – это всегда плюс. Однако в реальности избыточная детализация не только увеличивает время и затраты на разработку BIM-модели, но и может усложнить ее использование. Например, для ранних стадий проектирования достаточно общего представления, а на этапе эксплуатации детализированные элементы строительных конструкций могут оказаться лишними, поскольку не влияют на управление объектом.
Миф 2: Все участники проекта должны работать с одной и той же детализацией.
Некоторые считают, что модель должна быть одинаково проработанной для всех участников процесса. На самом деле, для каждой роли необходим свой уровень: проектировщику важно видеть инженерные системы, подрядчику – чертежи конструкций, а заказчику – общий вид проекта. Современные BIM-платформы позволяют настраивать отображение и доступ к информации в зависимости от роли участника проекта.
Миф 3: LOD определяет только геометрическую сложность модели.
Детализация часто ассоциируется исключительно с геометрией. Но это не так. Помимо визуальной составляющей, стандарт включает информацию о свойствах элементов, их функциональных характеристиках и взаимосвязях. Например, система вентиляции на 300 может содержать точные размеры, а на 400 – данные о производителе и стоимости.
Миф 4: Детализированная модель исключает ошибки.
Высокая детализация не приводит к автоматическому устранению ошибок. Даже идеально детализированная модель может содержать противоречия, если в команде не налажена координация. Более того, сложность модели может затруднять обнаружение конструктивных проблем.
Как наладить координацию
Для эффективной координации работы команды стоит использовать Среду общих данных (СОД). Она упрощает доступ к актуальным версиям модели и документации, не требуя установки специализированного программного обеспечения. Это позволяет всем участникам проекта видеть полную картину, вовремя выявлять нестыковки и оперативно вносить изменения. Использование СОД минимизирует риски, связанные с человеческими ошибками, и повышает прозрачность рабочих процессов.
Миф 5: Высокая детализация всегда окупается.
Создание высокодетализированных моделей требует значительных ресурсов, но не всегда оправдывает вложения. Для временных объектов и конструкций или проектирования на стадии тендера часто достаточно моделей с базовой проработкой.
Грамотное планирование проработки позволяет не только оптимизировать затраты, но и повысить эффективность работы над проектом на всех этапах его жизненного цикла.
На разных стадиях жизненного цикла здания могут потребоваться разные степени проработки:
Определите, какие задачи стоят перед проектом на текущем этапе, чтобы избежать лишних затрат на избыточную детализацию элементов, которые могут не потребоваться в утвержденной модели.
Потребности проектировщиков, подрядчиков и заказчиков отличаются. Например:
Согласуйте проработку моделей с каждой из команд, чтобы модель оставалась полезной и удобной для всех.
Используйте общепринятые стандарты (например, BIMForum или российский свод правил 333.1325800.2020 «Информационное моделирование в строительстве») для согласования уровней детализации. Это поможет избежать недоразумений между участниками проекта.
BIM модель – это живой инструмент, который требует актуализации данных. Обновляйте информацию о характеристиках элементов, изменениях в проекте или новых решениях по мере их внедрения.
Детализация BIM-моделей – это инструмент, который помогает повысить точность проектирования, упростить управление строительством и сократить издержки. Важно помнить, что выбор должен быть продиктован потребностями конкретного этапа проекта, а не стремлением к максимальной проработке моделей «на всякий случай». LOD – это гибкий инструмент, который помогает адаптировать модель к задачам команды. Используйте уровни детализации осознанно, чтобы получать максимум пользы от BIM на каждом этапе жизненного цикла проекта.
